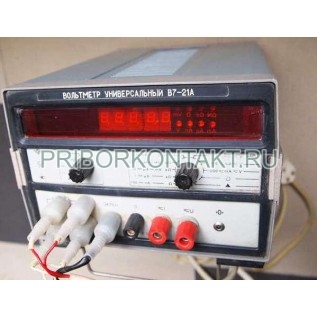

Вольтметр В7-21А

Вольтметр В7-21А универсальный (В721А, В-7-21-А, В 7 21 А, b7-21a, В-721А, В 721А, b721a, b-7-21a, b 7 21a, b-721a, b 721a)

Вольтметр В7-21А универсальный предназначен для измерения: напряжения и силы постоянного тока; напряжения и силы переменного тока; активного сопротивления. Вольтметр может применяться для контроля и измерения указанных параметров при производстве радиоаппаратуры и электрорадиоэлементов, при научных и экспериментальных исследованиях, при проведении ремонтных и регламентных работ.

В вольтметре предусмотрена возможность дистанционного управления и вывода информации о результате измерения на внешнее цифропечатающее устройство (ЦПУ).

Технические характеристики приборов вольтметры В7-21А универсальные:

Температура окружающего воздуха от 263К до 323К (от -10?С до +50°С);

Относительная влажность воздуха до 98% при температуре 298К (25?С);

Атмосферное давление от 84кПа до 106кПа;

Диапазоны измерений электрических величин соответствуют значениям, указанным в табл. 1;

Таблица 1 Диапазоны измерений электрических величин В7-21А

Диапазоны измерений разделены на поддиапазоны в соответствии с табл. 2;

Таблица 2 Поддиапазоны измерений электрических величин В7-21А

Вольтметр В7-21А обеспечивает автоматический выбор пределов измерения напряжения и силы постоянного тока, активного сопротивления;

Определение полярности при измерениях напряжения и силы постоянного тока производятся автоматически;

Пределы допускаемой относительной основной погрешности измерения напряжения постоянного тока В7-21А:

на пределах «=10мВ», «~100мВ»

? = ±[0,06+0,03(|U_к/U_х|-1)];

на пределе «~1В»

? = ±[0,04+0,02(|U_к/U_х|-1)];

где ? - пределы допускаемой относительной основной погрешности в процентах от измеряемой величины; U_к - конечное значение установленного предела измерения; U_х - показания вольтметра;

Пределы допускаемой относительной основной погрешности при измерении силы постоянного тока В7-21А:

? = ±[0,1+0,04(|I_к/I_х|-1)];

на пределе «~1мА»

? = ±[0,03+0,03(|I_к/I_х|-1)];

где ? - пределы допускаемой основной погрешности в процентах от измеряемой величины;

I_к - конечное значение установленного предела измерения; I_х - показания вольтметра;

Пределы допускаемой относительной основной погрешности при измерении напряжения переменного тока В7-21А:

на пределах «~100мВ», «~1В» в диапазоне частот от 20Гц до 400Гц и на пределе «~1В» в диапазоне частот от 10Гц до 50Гц

? = ±[0,4+0,05(|U_к/U_х|-1)];

в диапазоне частот от 10кГц до 50кГц на пределе «~100мВ»

? = ±[0,4+0,15(|U_к/U_х|-1)];

в диапазоне частот от 400Гц до 10кГц

? = ±[0,2+0,05(|U_к/U_х|-1)];

на пределах «~10В», «~100В», «~1000В» в диапазоне частот от 20Гц до 20кГц

? = ±[0,4+0,05(|U_к/U_х|-1)];

на пределах «~100мВ», «~1В» в диапазоне частот от 50кГц до 100кГц

? = ±[1+0,1(|U_к/U_х|-1)];

Предел допускаемой основной погрешности измерения силы переменного тока В7-21А:

на пределах «~100мкА», «~1мА» в диапазоне частот от 20Гц до 20кГц

? = ±[0,4+0,05(|I_к/I_х|-1)];

на пределах «~10мА», «~100мА» в диапазоне частот от 20Гцдо 20кГц

на пределе « ~10А» на частоте 50Гц

? = ±[0,6+0,05(|I_к/I_х|-1)];

на пределе «~1000мА» в диапазоне частот от 50Гц до 1000Гц

? = ±[0,4+0,05(|I_к/I_х|-1)];

где ? - пределы допускаемой относительной основной погрешности в процентах от измеряемой величины; I_к - конечное значение установленного предела измерения; I_х - показание вольтметра;

При измерении напряжения и силы переменного тока вольтметр В7-21А градуируется в среднеквадратических значениях. Основная погрешность обеспечивается при измерении напряжений и силы переменного тока синусоидальной формы с содержанием гармоник не более 0,2%, кроме пределов «~100мА», «~1000мА» и «~10А» где содержание гармоник не более 2%. Изменение показаний вольтметра, обусловленное искажением синусоидальной формы кривой измеряемых величин, не превышает: половины предела допускаемой относительной основной погрешности при коэффициенте гармоник, в процентах, не превышающем предела допускаемой относительной основной погрешности при коэффициенте гармоник, в процентах.

Пределы допускаемой относительной основной погрешности при измере­нии активного сопротивления В7-21А:

? = ±[0,1 +0,04(|R_к/R_х|-1)];

на пределе «1 кОм»

? = ±[0,06 +0,02(|R_к/R_х|-1)];

где ? - пределы допускаемой относительной основной погрешности в процентах от измеряемой величины; R_к - конечное значение установленного предела измерения; R_х - показание вольтметра;

Входное сопротивление вольтметра В7-21А при измерении напряжения постоянного тока не менее 1 ГОм на пределах «=10мВ», «~100мВ», «~1В» и 10 МОм±0,5 МОм на пределах «~10В», «~100В», «~1000В».

Питание вольтметра осуществляется от сети переменного тока напряжением 220В±22В и частотой 50Гц±0,2Гц и содержанием гармоник до 5%;

Мощность, потребляемая вольтметром В7-21А от сети при номинальном напряжении, не превышает 14В?А, при максимальном напряжении - не более 18В?А;

Время непрерывной работы вольтметра в рабочих условиях не менее 16 часов с последующим перерывом не менее 1 часа;

Вольтметр сохраняет свои технические характеристики в пределах норм после замены в нем блока индикации и блока синхронизирующего при подрегулировке с помощью внешних органов подстройки;

Масса В7-21А - 5,3кг;

Габариты В7-21А - 290х200х142мм.
