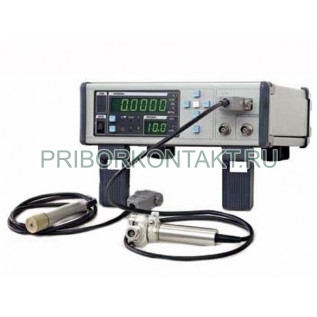

Вольтметр В7-83

Также этот прибор может называться: В7 83, В783, В7-8з, v7-83, v7 83, v783, b7-83, b7 83, b783.

В7-83 вольтметр предназначен для измерения уровней напряжения и проходящей в согласованном тракте передачи мощности высокочастотных непрерывных и импульсно-модулированных сигналов, а также среднеквадратических уровней напряжения гармонических и искаженных сигналов низкой и высокой частоты.

Вольтметры В7-83 осуществляют измерения путем первичного преобразования измеряемых уровней в постоянное напряжение и последующего преобразования постоянного напряжения в пропорциональный цифровой код, отображаемый на цифровом индикаторе прибора.

Диапазон уровней U сигналов напряжения - от 10 мВ до 150 В.

Диапазон частот - от 5 Гц до 20 МГц.

Конечные пределы напряжения U_n - 0,1 В; 1 В; 10 В; 100 В.

Нормальная область частот - от 20 Гц до 20 кГц.

Диапазон уровней Р сигналов мощности - не нормируется.

Основная погрешность измерения уровня сигналов напряжений U для В7-83 в нормальной области частот на пределах U_n 0,1 В; 1 В:

- на диапазоне U_n/U от 1 В до 1,5 В - ±0,2%;

- на диапазоне U_n/U от 1 В до 3,3 В - ±(0,2+0,02?(U_n/U-1))%;

- на диапазоне U_n/U от 3,3 В до 10 В - ±(0,15?U_n/U))%.

Основная погрешность измерения уровня сигналов напряжений U в нормальной области частот на пределах U_n 10 В; 100 В:

- на диапазоне U_n/U от 1 В до 1,5 В - ±0,15%;

- на диапазоне U_n/U от 1 В до 3,3 В - ±(0,15+0,02?(U_n/U-1))%;

- на диапазоне U_n/U от 3,3 В до 10 В - ±(0,15?U_n/U))%.

Частотная погрешность измерения уровня сигналов напряжения вольтметра В7-83 в расширенных областях частот на диапазоне:

- от 5 Гц до 10 Гц - ±0,5%;

- от 10 Гц до 20 Гц - ±0,3%;

- от 20 кГц до 100 кГц - ±0,2%;

- от 0,1 МГц до 1 МГц - ±0,5%;

- от 1 МГц до 3 МГц - ±3%;

- от 3 МГц до 5 МГц - ±5%;

- от 5 МГц до 10 МГц - ±8%;

- от 10 МГц до 20 МГц - ±10%.

Входное сопротивление - не менее 1 МОм.

Емкость - не менее 30 пФ.

Диапазон уровней U сигналов напряжения - от 10 мВ до 10 В.

Конечные пределы напряжения U_n - 1 В; 10 В.

Диапазон уровней Р сигналов мощности - от 2 мкВт до 2 Вт.

Конечные пределы мощности - 20 мВт; 2 Вт.

Диапазон частот - от 10 кГц до 1500 МГц.

Нормальная область частот - от 10 кГц до 10 МГц.

Основная погрешность измерения уровня сигналов напряжений U для В7-83 в нормальной области частот:

- на пределах U_n 1 В - ±(0,2+0,04?(U_n/U-1))%;

- на пределах U_n 10 В - ±(0,2+0,008?( U_n/U-1))%.

Основная погрешность измерения уровня непрерывных сигналов мощности в нормальной области частот - 2??.

Частотная погрешность измерения уровня сигналов напряжения в расширенных областях частот f - ±(0,08?(f/10 МГц-1))%.

Частотная погрешность измерения уровня мощности вольтметра В7-83 в расширенной области частот - ±(0,16?( f /10 МГц-1))%.

КСВН - от 1,1 до 1,3.

Входное сопротивление - не менее 80 кОм.

Емкость - не менее 2,5 пФ.

Диапазон уровней U сигналов напряжения - от 1 В до 100 В.

Конечные пределы напряжения U_n - 10 В; 100 В.

Диапазон уровней Р сигналов мощности - от 0 до 200 Вт.

Конечные пределы мощности - 2 Вт; 200 Вт.

Диапазон частот - от 10 кГц до 1000 МГц.

Нормальная область частот - от 10 кГц до 10 МГц.

Основная погрешность измерения уровня сигналов напряжений U вольтметра В7-83 в нормальной области частот:

- на пределах U_n 10 В - ±(0,2+0,008?(U_n/U-1))%;

- на пределах U_n 100 В - ±(0,2+0,001?( U_n/U-1))%.

Основная погрешность измерения уровня непрерывных сигналов мощности в нормальной области частот - 2??.

Частотная погрешность измерения уровня сигналов напряжения в расширенных областях частот f - ±(0,08?(f/10 МГц - 1))%.

Частотная погрешность измерения уровня мощности вольтметра В7-83 в расширенной области частот - ±(0,16?( f /10 МГц - 1))%.

КСВН - от 1,1 до 1,3.

Входное сопротивление - не менее 80 кОм.

Емкость - не менее 2,5 пФ.

Диапазон уровней импульсно-модулированных сигналов:

- напряжения - от 1 В до 10 В;

- мощности - от 20 мВт до 2 Вт.

Диапазон несущих частот импульсно-модулированных сигналов - от 1 МГц до 1500 МГц.

Диапазон частот следования импульсно-модулированных сигналов - от 10 кГц до 100 МГц.

Диапазон скважностей Q импульсно-модулированных сигналов - от 1 до 1000.

Диапазон длительностей импульсов - от 100 нс до 100 мкс.

Изменение показаний вольтметра В7-83 при переходе от непрерывного сигнала к импульсно-модулированному сигналу с той же амплитудой в режиме измерения уровня напряжения:

- при изменении Q от 1 до 100 - ±2%;

- при изменении Q от 1 до 1000 - ±4%.

Изменение показаний при переходе от непрерывного сигнала к импульсно-модулированному сигналу с той же амплитудой в режиме измерения уровня проходящей мощности:

- при изменении Q от 1 до 100 - ±4%;

- при изменении Q от 1 до 1000 - ±8%.

Температура окружающего воздуха - от +5° С до +40° С.

Питание от сети вольтметров В7-83:

- с напряжением - от 220±22 В;

- с частотой - 50±0,5 Гц.

Потребляемая мощность - не более 30 В?А.

Средняя наработка на отказ - 10 000 ч.

Габаритные размеры измерительного блока - 230?185?76 мм.

Диаметр и высота выносных пробников П1 и П2 - 20?100 мм.

Масса:

- измерительного блока В7-83 - не более 3 кг;

- выносного пробника П1 - не более 0,3 кг;

- выносного пробника П2 - не более 0,3 кг

Измерительный канал № 1 - используется при сигналах низкой и высокой частоты малого и повышенного уровня.

Измерительный канал № 2 - используется при непрерывных и импульсно-модулированных высокочастотных сигналах малого и среднего уровня.

Измерительный канал № 3 - используется при непрерывных высокочастотных сигналах повышенного уровня.
