Вольтметр В3-53

В3-53

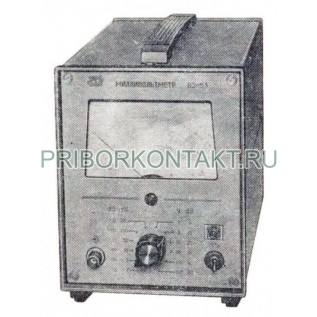

Милливольтметр В3-53

Также этот прибор может называться: В353, В3 53, Вз-5з, b3-53, b353, b3 53, v3-53, v353, v3 53.

В3-53 милливольтметр предназначен для измерения среднеквадратического значения напряжения синусоидальной формы.

Милливольтметры В3-53 применяются в лабораторных и производственных условиях при разработке, контроле и наладке радиотехнической аппаратуры, средств связи и т. д.

Технические характеристики В3-53:

Диапазон измеряемых напряжений - от 0,1 мВ до 300 В.

Диапазон частот - от 20 Гц до 1 МГц.

Придел измерения напряжения - 1мВ; 3 мВ; 10 мВ; 30 мВ; 100мВ; 300 мВ; 1 В; 3 В; 10 В; 30 В; 100 В; 300 В.

Погрешность измерения:

- в диапазоне от 45 Гц до 200 кГц - 2,5%;

- в остальном диапазоне - 4%.

Входное сопротивления прибора миллиамперметры В3-53 - 1 МОм.

Входная емкость - 30 пФ.

Номинальное напряжения на выходе широкополосного усилителя (при полном отклонении указателя) - 30 мВ.

Габаритные размеры - 153×206×284 мм.

Масса В3-53 - не более 3,5 кг.

Шкала прибора В3-53 градуирована в среднеквадратических значениях синусоидального напряжения в децибелах. Нулевой уровень децибелов соответствует 0,775 В. В приборе имеется выход широкополосного усилителя для контроля формы измеряемого напряжения с помощью осциллографа. Милливольтметр выполнен полностью на полупроводниковых приборах и микросхемах.
