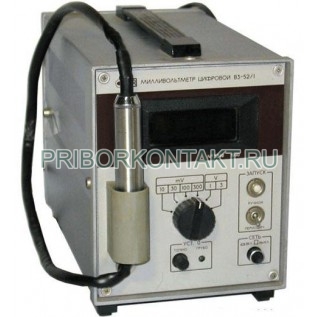

Вольтметр В3-52/1

Милливольтметр В3-52/1 цифровой (В3521, В-3-52-1, В 3 52 1, b3-52/1, В-352/1, В 352/1, ВЗ-52/1, В-З-52/1, В-3-52/1, В3-52, b-3-52/1, b 3 52/1, b-352/1, b 352/1, b3-52)

Милливольтметр цифровой B3-52/1 предназначен для измерения напряжения переменного тока от 1мВ до 3В в диапазоне частот от 10кГц до 1ГГц и при измерении с внешним делителем напряжения свыше 3В до 300В в диапазоне частот от 100кГц до 300МГц в лабораторных и цеховых условиях. Прибор можно попользовать при настройке и эксплуатации различного рода радиотехнической аппаратуры. Прибор В3-52/1 может быть применен для преобразования напряжения переменного тока в напряжение постоянного тока. Показание прибора соответствует среднеквадратическому значению синусоидального напряжения.

Технические характеристики приборов милливольтметры В3-52/1 цифровые:

- Температура окружающего воздуха от 283К до 308К (от 10?С до 35°С);

- Относительная влажность до 80% при температуре 25°С (298К);

- Атмосферное давление 86кПа-106кПа (650мм.рт.ст.-800мм.рт.ст.);

- Питание прибора от сети переменного тока напряжением 220В±22В частотой 50Гц±0,5Гц и содержанием гармоник до 5%;

Диапазон измеряемых B3-52/1 напряжений от 1мВ до 300В перекрывается поддиапазонами с верхними пределами 10мВ, 30мВ, 100мВ, 300мВ; 1В, 3В и с внешним делителем напряжения 1:100 поддиапазонами с верхними пределами 10В, 30В, 100В и 300В;

Диапазон частот измеряемых прибором B3-52/1 напряжений от 10кГц до 1000МГц при измерении с пробником и от 100кГц до 300МГц при измерении с внешним делителем напряжения. Нормальная область частот, измеряемых прибором напряжений от 100кГц до 10МГц, рабочая область частот, измеряемых прибором напряжений от 10кГц до 100кГц и от 10МГц до 100МГц при измерении с пробником и от 10МГц до 300МГц при измерении с внешним делителем напряжения 1:100;

Основная погрешность прибора, выраженная в процентах от показания прибора, должна соответствовать значениям, указанным в табл. 1;

Таблица 1 Основная погрешность прибора B3-52/1

Предел допускаемой погрешности пробора в рабочей области частот, выраженной в процентах от показания прибора, должен соответствовать значениям, указанным в табл. 2;

Таблица 2 Предел допускаемой погрешности пробора в рабочей области частот

Вольтметр B3-52/1 имеет выход напряжения постоянного тока положительной полярности с номинальной характеристикой преобразования:

Uвых_x= К_нU,

где К_н - номинальное значение коэффициента преобразования; Uвых_x - номинальное значение выходного напряжения, В; U - действительное значение входного напряжения, В.

Номинальные значения коэффициента преобразования К_н указаны в табл. 3.

Погрешность коэффициента преобразования напряжения переменного тока не превышает значения погрешности измерения более чем на ±10%;

Изменение показаний прибора B3-52/1 , вызванное отклонением температуры окружающего воздуха от нормальной до любой температуры в пределах рабочего интервала температур, не превышает предела допускаемой основной погрешности на каждые 10К изменения температуры;

Номинальные значения коэффициента преобразования К_н

Изменение показаний милливольтметра B3-52/1, вызванное изменением напряжения питания от номинального значения на ±5%не превышает половины предела допускаемой основной погрешности. При этом коррекция нуля не допускается;

Изменение показаний прибора, вызванное изменением напряжения питания от номинального значения на ±10%, не превышает половины предела допускаемой основной погрешности. При этом допускается коррекция нуля органами управления;

Смещение электрического нуля, вызванное изменением напряжения питания от номинального значения на ±10%, не превышает предела допускаемой основной погрешности;

Нестабильность электрического нуля не превышает:

а) половины основной погрешности из-за флюктуации;

б) основной погрешности из-за дрейфа электрического нуля за 1ч;

Активное входное сопротивление прибора B3-52/1 при измерении напряжения свыше 1В не менее:

а) при измерении с пробником:

- 100 кОм на частоте 16МГц;

- 30 кОм на частоте 100МГц;

б) при измерения с внешним делителем напряжения:

- 100 кОм на частоте 15МГц;

- 50 кОм на частоте 100 МГц;

Входная емкость прибора B3-52/1 не превышает 2,5пФ при измерении с пробником и 3,5пФ при измерении с внешним делителем 1:100;

Выходное сопротивление прибора при преобразовании напряжения переменного тока в напряжение постоянного тока 100 кОм±20 кОм;

Прибор B3-52/1 имеет следующие виды запуска:

- внутренний периодический;

- внешний однократный или периодический;

Параметры источника запускающего импульса должны быть следующие:

- логика - положительная;

- полярность - отрицательная;

- частота повторения импульсов - не более 8Гц;

- уровень логического нуля - от 0В до 0,4В;

- уровень логической единицы - от 2,4В до 4,5В;

- крутизна переднего фронта - не менее 0,5В/мкс;

- длительность - не менее 10мкс;

Прибор B3-52/1 имеет выход на цифропечатающее устройство. Информация выдается в параллельном двоично-десятичном коде 8-4-2-1 в виде уровней напряжений;

Выходные кодовые сигналы соответствуют положительной логике и имеют следующие параметры:

- уровень логического нуля - от 0В до 0,4В;

- уровень логической единицы - от 2,4В до 4,5В;

Сигнал для команды в цифропечатающее устройство (сигнал «перенос») имеет следующие параметры:

- полярность импульса - положительная;

- длительность - не менее 10мкс;

- крутизна переднего фронта на уровне 2,4В не менее 0,5В/мкс;

Время установления показаний прибора не превышает 3с;

Коэффициент стоячей волны тройникового перехода с волновым сопротивлением 50 Ом на частоте 1ГГцне превышает 1,2;

Прибор обеспечивает свои технические характеристики в пределах норм после времени самопрогрева, равного 15мин;

Вольтметр B3-52/1 сохраняет свои технические характеристики в пределах норм при питании его от сети переменного тока напряжением 220В±22В частотой 50Гц±0,5Гци содержанием гармоник до 5%;

Мощность, потребляемая прибором от сети, при номинальном напряжении не превышает 12В?А;

Прибор допускает непрерывную работу в рабочих условиях в течение 8ч при сохранении своих технических характеристик в пределах норм;

Габариты прибора - 153x206x293мм;

Масса прибора B3-52/1 - не более 3,8кг, масса прибора в транспортной таре не более 25кг.
