Вольтметр В3-57

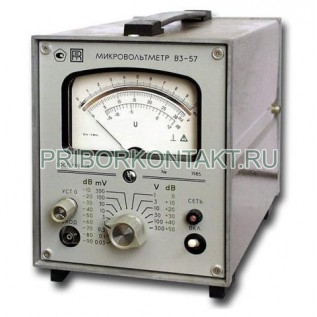

Микровольтметр В3-57

В3-57 - микровольтметр для измерения среднеквадратического значения напряжения переменного тока произвольной формы и для преобразования такого напряжения в пропорциональное напряжение постоянного тока. Шкалы прибора проградуированы в среднеквадратических значениях синусоидального напряжения и в децибелах, при этом уровень 0 дБ соответствует 0,775 В. Варианты обозначения: В357, В3 57, b3-57, b3 57, b357.

Назначение и области применения

Микровольтметр В3-57 применяют в измерительных и испытательных работах, где требуется контроль уровня сигналов в широком диапазоне амплитуд и частот, включая сигналы несинусоидальной формы. Прибор удобен для лабораторных измерений, наладки трактов, контроля уровней и регистрации результатов через выход постоянного напряжения.

Диапазоны измерения

Диапазон измерения напряжений - 10 мкВ-300 В. Измерения выполняются на поддиапазонах с верхними пределами:

0,03 мВ; 0,1 мВ; 0,3 мВ; 1 мВ; 3 мВ; 10 мВ; 30 мВ; 100 мВ; 300 мВ; 1 В; 3 В; 10 В; 30 В; 100 В; 300 В.

При работе совместно с симметрирующим трансформатором диапазон измеряемых напряжений от 0,3 мВ до 3 В перекрывается поддиапазонами 1 мВ; 3 мВ; 10 мВ; 30 мВ; 100 мВ; 300 мВ; 1 В; 3 В.

Частотный диапазон и рабочие области

Без симметрирующего трансформатора прибор измеряет напряжения произвольной формы в диапазоне частот 5 Гц-5 МГц.

При использовании совместно с симметрирующим трансформатором - 20 Гц-10 кГц.

При включенном встроенном фильтре нижних частот (ФНЧ) - 5 Гц-3 кГц. Допускается применение с включенным ФНЧ в диапазоне 3 кГц-20 кГц при использовании множителя К.

Частота градуировки - 1 кГц, сигнал синусоидальной формы.

Погрешность измерения

Пределы допускаемой основной погрешности (в том числе при включенном ФНЧ), выраженные в процентах от верхнего предела установленного поддиапазона:

• ±1,0% на поддиапазонах 30-300 мВ;
• ±1,5% на поддиапазонах 1-10 мВ;
• ±2,5% на поддиапазонах 0,1 мВ; 0,3 мВ и 1-300 В;
• ±4% на поддиапазоне 0,03 мВ, а также на поддиапазонах 1 мВ-3 В при использовании прибора совместно с симметрирующим трансформатором.

Вариация показаний, выраженная в процентах от верхнего предела установленного поддиапазона, не превышает 0,75%.

Нормальные значения влияющих величин

Нормальные значения влияющих величин заданы следующими параметрами (Uк - напряжение, равное конечному значению шкалы на установленном поддиапазоне; U - действительное значение измеряемого напряжения):

Питание и режимы эксплуатации

Рабочие условия применения:

• температура окружающего воздуха: 5-40°C (278-313 K);
• относительная влажность: до 95% при 30°C (303 K);
• атмосферное давление: 61,3-104 кПа (460-780 мм рт. ст.);
• питание: 220±22 В, 50±0,5 Гц или 220±11 В, 400 +28/-12 Гц, гармоники до 5%.

Время установления рабочего режима - 30 мин. Допускается непрерывная работа в рабочих условиях в течение 8 ч при сохранении технических характеристик.

Электропитание, потребление

Прибор сохраняет характеристики при питании от сети 220±22 В, 50±0,5 Гц и 220±11 В, 400 +28/-12 Гц (гармоники до 5%). Потребляемая мощность - не более 17 В·А.

Габаритные размеры и масса

При прочих поставках: габаритные размеры прибора не более 158x209x289 мм, габаритные размеры транспортной тары не более 546x562x416 мм.

Надежность

• Средний ресурс - 10000 ч.
• Средний срок службы - 10 лет.
