Вольтметр В3-71

В3-71

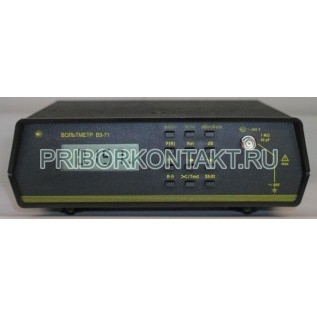

Вольтметр переменного тока В3-71

Также этот прибор может называться: В371, В3 71, ВЗ-71, ВЗ71, ВЗ 71, B3-71, B371, B3 71, В-371, В 371.

В3-71 вольтметр переменного тока предназначен для измерения переменного напряжения в широкой полосе частот.

Вольтметры В3-71 обеспечивают измерение среднеквадратического значения сигналов переменного тока несинусоидальной формы с большим коэффициентом амплитуды.

Для вольтметров В3-71 предусмотрены режимы обработки данных, позволяющие измерять абсолютное отклонение или отношение уровней сигналов (в децибелах), а также мощность (в ваттах и децибелах к милливатту) на нагрузках с сопротивлением - от 4 Ом до 1200 Ом.

Технические характеристики В3-71:

Условия нормирования параметров

Приведенные ниже характеристики нормируются при калибровке вольтметра В3-71 не реже одного раза в год в температурном диапазоне от 15° С до 25° С.

При двухлетнем интервале калибровки значение нормируемой погрешности увеличивается в полтора раза, при трехлетнем межкалибровочном интервале нормируемое значение погрешности увеличивается в два раза. Увеличение погрешности относится только к первым двум мультипликативным составляющим погрешности (зависимым от измеряемого параметра). Аддитивная составляющая погрешности (выраженная в единицах младшего разряда) остается одинаковой для всех сроков нормирования погрешности.

Параметры вольтметров ВЗ-71 при измерении напряжение на основном входе

Предел допускаемой основной погрешности измерения переменного напряжения приведен в таблице.

ПРИМЕЧАНИЕ. Uх - измеряемое значение напряжения.

Температурный коэффициент - не более 0,1%/ °С.

Входное сопротивление на частоте 100 кГц - не менее 1 МОм.

Входная емкость - не более 30 пФ.

Максимально допустимые значения входных сигналов ВЗ-71

Максимально допустимые значения напряжения перегрузки в режимах измерения:

- среднеквадратическое значение:

- для основного входа - 500 В до 200 кГц, 35 В свыше 200 кГц;

- для пробника 1:1 - 7 В;

- для пробника 1:10 - 70 В;

- для помехи общего вида (напряжение на входных контактах ВЗ-71 относительно его корпуса) - 35 В (не более 3000 В·Гц);

- амплитудное значение:

- для основного входа - 700 В;

- для пробника 1:1 - 15 В;

- для пробника 1:10 - 100 В;

- для помехи общего вида (напряжение на входных контактах ВЗ-71 относительно его корпуса) - 50 В;

- постоянная составляющая:

- для основного входа - 400 В;

- для пробника 1:1 - 15 В;

- для пробника 1:10 - 100 В;

- для помехи общего вида (напряжение на входных контактах ВЗ-71 относительно его корпуса) - 50 В.

Время установления режима и скорость измерений

Среднее значение времени установления показаний В3-71 с нормированной погрешностью со скоростью измерений не менее 3,3 изм/с:

- на основном входе - до 5 с;

- с пробником - до 7 с.

Относительные измерения с отсчетом в децибелах

Диапазон измерений В3-71 - от ±120 дБ.

Разрешающая способность - 0,01 дБ.

Погрешность измерения отношения уровней сигналов определяется по формуле:

ПдБ = 20·lg(П1 + П2),

где ПдБ - погрешность измерения отношения;

П1 - относительная погрешность при исходном уровне сигнала (начало измерения);

П2 - относительная погрешность измерения при текущем уровне сигнала.

Измерение отклонения (Rel)

Измерение отклонения (Rel) выполняется в полном диапазоне входных сигналов. Погрешность - сумма погрешностей в начальной и конечной точках (П1 + П2).

Измерение мощности

Измерение уровня мощности В3-71 относительно 1 мВт и в ваттах выполняется путем вычислений по формулам:

dBт = 10·lg(1000 U2x/R);

P = U2·Ux/R.

Значение сопротивления нагрузки, для которого вычисляется мощность, выбирается пользователем с клавиатуры из ряда:

R = 4; 6; 8; 10; 16; 25; 50; 75; 100; 150; 300; 600 или 1200 Ом.

Диапазон измерения мощности относительно одного милливатта - от -120 дБм до +90 дБм; от 1 нВт до 199,99 Вт при индикации в абсолютных единицах.

Погрешность измерения мощности В3-71 вычисляется по формулам:

ПdBт = 10·lg(1000 Uх²/R);

Пр = Uх²/R;

где ПdВт - погрешность измерения мощности относительно 1 мВт;

Пр - погрешность измерения мощности в ваттах;

П - погрешность измерения напряжения в точке, соответствующей измеряемой мощности.

Вольтметр В3-71 рассчитан как на автономное использование, так и на работу в составе автоматизированных систем с интерфейсом СТЫК С2-ИС (RS-232C).

Интерфейс СТЫК С2

Уровень сигналов на передающих линиях вольтметра В3-71 при нагрузке 3 кОм - от 5 В.

Информационные параметры:

- скорость - 9600 бод (бит/с);

- данные - 8 бит;

- бит «четкость» - отсутствует;

- сигнал «стоп» - 1 бит;

- принимаемые и передаваемые сигналы - цифры, большие и малые (только принимаемые), латинские буквы, знаки «+» и «-», управляющие символы (коды) «1..F», «CR», «XON», «XOFF».

Общие технические характеристики

Вольтметры В3-71 обеспечивают подавление помех:

- нормального вида с частотой питающей сети не менее 60 дБ;

- общего вида с частотой питающей сети не менее 100 дБ и 60 дБ соответственно при измерении постоянного и переменного напряжений (или силы тока) и сопротивлении источника сигнала - до 1 кОм.

В3-71 обеспечивает нормируемые параметры и характеристики через 5 мин с момента включения. Время непрерывной работы не ограничено.

Вольтметр В3-71 имеет следующие параметры надежности:

- средняя наработка на отказ - не менее 50 000 ч;

- гамма-процентный ресурс при γ = 90% - от 10 000 ч;

- гамма-процентный срок службы при γ = 80% - от 15 лет;

- гамма-процентный срок сохраняемости для отапливаемых хранилищ - от 10 лет; для неотапливаемых при γ = 80% - 5 лет;

- среднее время восстановления работоспособного состояния - не более 90 мин;

- вероятность отсутствия скрытых отказов за межповерочный интервал 24 мес. при среднем коэффициенте использования 0,23 - не менее 0,9.

Габаритные размеры - 242×85×326 мм.

Масса - 2 кг.

Условия эксплуатации В3-71:

Нормальные условия эксплуатации:

Температура окружающего воздуха - (20 ±5)° С.

Относительная влажность - от 30% до 80 %.

Атмосферное давление - от 630 мм. рт. ст. до 795 мм. рт. ст.

Напряжение питающей сети - (220±4,4) В.

Частота питающей сети для ВЗ-71/1 - (50±1) Гц.

Рабочие условия эксплуатации:

Температура окружающего воздуха - от 5° С до 40° С;

Относительная влажность при температуре до 30° С - до 90%;

Атмосферное давление: от 630 мм. рт. ст. до 800 мм. рт. ст.

Напряжение питающей сети - (220±22) В.

Частота питающей сети для ВЗ-71/1 - (50±1) Гц.

Мощность, потребляемая прибором при номинальном напряжении сети - до 15 В·А.
