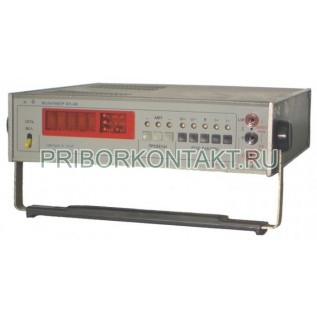

Вольтметр В7-40

Вольтметр универсальный цифровой В7-40: многофункциональный измеритель для лаборатории и производства

В7-40 (встречаются написания В740, В-7-40, b7-40, В 740 и другие вариации) — это цифровой измерительный прибор, который умеет работать с постоянным и переменным напряжением, постоянным и переменным током, а также измерять сопротивление. Его можно использовать как отдельно, так и в составе автоматизированных систем: у него есть выход на цифропечатающее устройство (ЦПУ) и возможность дистанционного управления (ДУ).

Где применяется

Прибор пригодится для настройки, проверки и обслуживания радиоэлектронной аппаратуры в лабораториях, цехах или на испытательных стендах. Он допускает эксплуатацию на стационарных и подвижных объектах (которые не движутся во время работы). А благодаря поддержке внешних устройств, результаты измерений можно сразу протоколировать или автоматизировать процесс.

Условия работы и питание

• Питание: от сети ~220 В (допуск ±22 В) с частотой 50 Гц (±0,5 Гц) либо 400 Гц (±10 Гц). Допустимый уровень гармоник — до 5%.
• Температура: от -30°C до +50°C.
• Влажность: до 98% при +25°C.

Измерение постоянного напряжения

Вольтметр измеряет постоянное напряжение обеих полярностей в диапазоне от 0,01 мВ до 1000 В. Доступны пределы: 200 мВ, 2 В, 20 В, 200 В и 2000 В.

Входное сопротивление на всех пределах постоянно — 10 МОм (±0,1 МОм). Прибор защищен от перегрузок: на пределах до 200 В он выдерживает 1 минуту напряжение, равное верхнему значению следующего предела. На пределе 200 В допускается кратковременная перегрузка до 1000 В, на пределе 2000 В — до 1200 В.

Помехи подавляются эффективно: нормальная помеха (50/400 Гц) ослабляется не менее чем на 40 дБ, синфазная — не менее 90 дБ.

Работа с высоковольтным делителем ДНВ

С делителем ДНВ можно измерять постоянное напряжение от 1 до 30 кВ. Входное сопротивление делителя — 500 МОм (±25 МОм). В зависимости от режима (шунты "К2" и "К3") показания прибора нужно умножать на соответствующий коэффициент (0,001, 0,0005 или 0,0002).

Погрешность в этом режиме составляет ±[0,4 + 0,04(...)]%.

Измерение переменного напряжения

Прибор измеряет истинное среднеквадратическое (True RMS) значение сигнала произвольной формы. Диапазон: от 2 мВ до 200 В (в полосе 20 Гц – 100 кГц) и до 500 В (в полосе 20 Гц – 5 кГц). Пределы измерений те же, что и для постоянного напряжения.

Максимальный допустимый коэффициент амплитуды (Ка) — 3, при этом входное напряжение не должно превышать 1000 В. Входное сопротивление на переменном токе — 1 МОм (±0,1 МОм), входная емкость — не более 50 пФ.

На пределе 2000 В и частотах до 5 кГц погрешность немного ниже.

Делитель ДПН для высокого переменного напряжения

С делителем ДПН можно измерять напряжение до 1000 В (пиковое — до 3000 В) в диапазоне 20 Гц – 1 кГц. Показания прибора умножаются на 0,001. Погрешность — не более ±[1 + 0,1(...)]%.

ВЧ пробник для работы до 1000 МГц

С высокочастотным пробником В7-40 измеряет синусоидальное напряжение в диапазоне от 50 кГц до 1000 МГц. Диапазон измерений зависит от частоты: от 0,1 В до 15 В (до 10 МГц) и сужается до 3 В на частотах выше 50 МГц.

Погрешность на ВЧ начинается от ±10% и увеличивается с ростом частоты (до ±30% в диапазоне 800–1000 МГц). Входное сопротивление пробника — не менее 150 кОм, емкость — до 5 пФ.

Измерение тока

Постоянный ток

В7-40 измеряет постоянный ток от 0,01 мкА до 2000 мА (пределы: 200 мкА, 2 мА, 20 мА, 200 мА, 2000 мА). С внешним шунтом "10А" предел расширяется до 10 А. Основная погрешность — ±[0,2 + 0,02(Iк/I - 1)]% (для шунта "10А" — ±0,4%).

Переменный ток

Измеряется True RMS переменного тока произвольной формы. Диапазон: от 2 мкА до 200 мА (в полосе 40 Гц – 20 кГц) и до 2 А (в полосе 40 Гц – 2 кГц). С шунтом "10А" можно измерять до 10 А на частотах до 2 кГц.

Погрешность на переменном токе в рабочей полосе частот составляет ±[1 + 0,1(Iк/I - 1)]%.

Измерение сопротивления

Прибор измеряет сопротивление от 0,01 Ом до 20 МОм на шести пределах: 200 Ом, 2 кОм, 20 кОм, 200 кОм, 2000 кОм, 20 МОм.

Напряжение на разомкнутых входных гнездах при измерении сопротивления — не более 10 В.

Дополнительные аксессуары

• Измерительный кабель К1 позволяет измерять постоянное напряжение до 40 В и переменное (True RMS, Ка ≤ 3) до 40 В в полосе 20 Гц – 100 кГц.

Надежность, ресурс и конструкция

• Потребляемая мощность: не более 30 В·А.
• Средняя наработка на отказ: не менее 8000 часов.
• Ресурс переключателей: 30 000 циклов.
• Срок службы: не менее 10 лет.
• Время восстановления: не более 10 часов.
• Вероятность отсутствия скрытых отказов за межповерочный интервал (12 месяцев) — не менее 0,95.
• В приборе есть встроенный счетчик времени наработки (работает при температурах от -10°C до +50°C).
