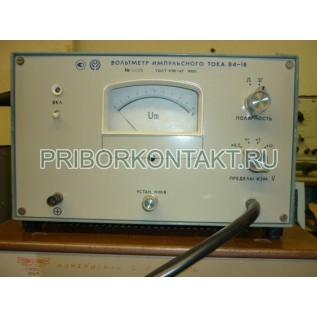

Вольтметр В4-18

В4-18

Вольтметр импульсного тока В4-18

Также этот прибор может называться: В418, В4 18, В-418, В 418, В 418, b4-18, b418, b4 18.

В4-18 вольтметр импульсного тока предназначается для измерения амплитудных значений напряжений видеоимпульсов прямоугольной формы положительной и отрицательной полярностей, отсчитываемых от линии среднего значения.

Технические характеристики В4-18:

Диапазоны измерений видеоимпульсных напряжений - от 1 В до 3 В; от 3 В до 10 В; от 10 В до 30 В; от 30 В до 100 В.

Диапазоны измерений видеоимпульсных напряжений с внешним делителем напряжения 1:5 - от 50 В до 150 В; от 150 В до 500 В.

Параметры измеряемых видеоимпульсных напряжений:

- длительность плоской вершины импульсов - от 0,1 мкс до 2000 мкс;

- частота следования - от 20 Гц до 10 000 Гц;

- скважность - от 25 до 10 000;

- длительность фронта - не более 15 нс;

- уровень фронта - от 0,1 до 0,9.

Основная погрешность вольтметра В4-18 при измерении прямоугольных видеоимпульсных напряжений длительностью от 0,1 мкс до 1000 мкс, выраженная в процентах от конечного значения установленного предела измерения:

- на пределах 3 В, 10 В, 30 В, 100 В и при скважности от 500 до 2500 - не более ±4%;

- на пределах 3 В, 10 В, 30 В, 100 В и при скважности от 25 до 500 - не более ±6%;

- при измерении напряжений с индивидуальным внешним делителем 1:5 в диапазоне от 50 В до 500 В и скважности от 25 до 2500 - не более ±6%.

Погрешность вольтметра В4-18 в расширенной области длительностей при измерении прямоугольных видеоимпульсных напряжений от 1 В до 100 В и от 50 В до 500 В с делителем 1:5, длительностью от 1000 мкс до 2000 мкс, выраженная в процентах от конечного значения установленного предела - не более ±10%.

Изменение показаний прибора, вызванное отклонением температуры окружающего воздуха от нормальной в диапазоне рабочих температур - не более половины допускаемой основной погрешности для номинальной области длительностей и половины допускаемой погрешности в расширенной области длительностей на каждые 10 К изменения температуры.

Дополнительная погрешность от изменения скважности от 2500 до 10 000 - не более ±4% от конечного значения установленного предела измерения.

Напряжение на аналоговых выходах вольтметра при отклонении стрелки отсчетного прибора на полную шкалу - 0,1 В±0,003 В.

Сопротивление нагрузки - не менее 1 МОм.

Выходное сопротивление аналогового выхода - 1±0,03 кОм.

Входное сопротивление прибора - не менее 1 МОм.

Входная емкость вольтметра - не более 14 пФ.

Время установления показаний - не более 10 с.

Электрическая прочность изоляции цепи сетевых выводов выдерживает напряжение 750 В частотой 50 Гц.

Сопротивление изоляции цепи сетевых выводов относительно корпуса:

- в нормальных условиях - не менее 20 МОм;

- при повышенной влажности - не менее 1 МОм.

Время самопрогрева - 15 мин.

Нестабильность электрического нуля:

- от флюктуации - не более ±60 мВ;

- от дрейфа за 1 ч - ±120 мВ;

- от подачи напряжения, равного самому высокому пределу - ±120 мВ.

Вольтметры В4-18 сохраняют свои технические характеристики после воздействия пятикратного испытательного перегрузочного напряжения в течение 1 мин на пределе 10 В.

Потребляемая мощность - не более 15 В·А.

Время непрерывной работы - 8 ч.

Время безотказной работы - 2000 ч.

Срок службы - 5 лет.

Технический ресурс - 5000 ч.

Габаритные размеры:

- вольтметра - 300×180×200 мм;

- укладочного ящика - 544×258×343 мм;

- транспортной тары - 810×426×646 мм.

Масса:

- прибора - не более 8 кг;

- в укладочном ящике - не более 20 кг;

- в транспортной таре - не более 45 кг.

Вольтметр импульсного тока В4-18 является прибором пикового тока с закрытым входом, измеряющего амплитуду прямоугольных видеоимпульсов, отсчитываемую от линии среднего значения.

Условия эксплуатации В4-18:

Нормальные:

- температура окружающего воздуха - 293±5 К (20±5)° С;

- относительная влажность - 65±15%;

- атмосферное давление - 100±4 кПа (750±30 мм рт. ст.);

- напряжение сети питания - 220±4,4 В.

Рабочие:

- температура окружающего воздуха - от 278 К до 313 К (от +5° С до +40° С);

- относительная влажность - при 303 К (+30° С) - до 95%;

- атмосферное давление - 100±4 кПа (750±30 мм рт. ст.);

- напряжение сети питания - 220±22 В; 220±11 В;

- частота сети питания - 50±0,5 Гц; от 388 Гц до 428 Гц;

- содержание гармоник - до 5%.
