Вольтметр В7-72

В7-72

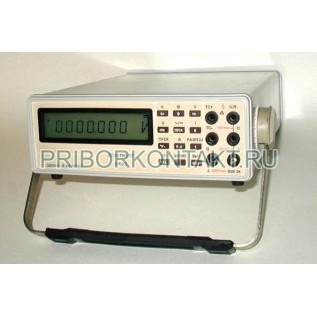

Вольтметр универсальный В7-72

Также этот прибор может называться: В7 72, В772, b7-72, b7 72, b772.

В7-72 вольтметр универсальный используется для измерения постоянного напряжения, среднеквадратичного значения переменного напряжения, силы постоянного тока, силы среднеквадратичного переменного тока, электрического сопротивления постоянному току.

Сфера применения приборов вольтметры В7-72: контроль и измерение электрических параметров при производстве радиоэлектронной аппаратуры и электрорадиоэлементов, при научных и экспериментальных исследованиях в лабораторных и цеховых условиях, а также в составе информационно-измерительных систем через интерфейсы типа «Канал общего пользования» (КОП) и типа «Стык С2».

Технические характеристики В7-72:

Класс точности - 0,001.

Постоянное напряжение

Диапазон измерения - от 2 мкВ до 1000 В.

Пределы измерения - 200 мВ, 2 В, 20 В, 200 В, 1000 В.

Пределы допускаемой основной погрешности - ±0,004%.

Переменное напряжение

Диапазон измерения вольтметра - от 1 мВ до 700 В.

Диапазон частот - от 10 Гц до 1 МГц.

Пределы измерения В7-72 - 200 мВ, 2 В, 20 В, 200 В, 700 В.

Пределы допускаемой основной погрешности - от ±0,05% до ±9%.

Постоянный ток

Диапазон измерения - от 200 мкА до 2 А.

Предел измерения - 2 А.

Пределы допускаемой основной погрешности - от ± 0,015% до ± 0,035%.

Сила переменного тока

Диапазон измерения В7-72 - от 10 мА до 2 А.

Диапазон частот - от 20 Гц до 5 кГц.

Предел основной погрешности - от ±0,15% до ±0,4%.

Сопротивление

Диапазон измерений - от 1 Ом до 2 ГОм.

Пределы измерений - 200 Ом; 2 кОм, 20 кОм, 200 кОм; 2 МОм, 20 МОм, 2 ГОм.

Предел допускаемой основной погрешности - ±0,035%.

Интерфейс В7-72 - IEEE 488; RS232C.

Габаритные размеры - не более 250×88×310 мм.

Масса - не более 3,2 кг.

Принцип действия вольтметра основан на трансформации измеряемой величины в нормированное значение постоянного напряжения с последующей его конвертацией, аналого-цифровым преобразователем интегрирующего типа, в цифровой эквивалент.

Вольтметры В7-72 обеспечивают:

- логическую и математическую обработку результатов измерений по заложенным программам;

- тестирование диодов;

- воспроизведение результата измерения в виде нормированного значения постоянного напряжения, через аналоговый выход;

- режим самодиагностики неисправностей.

Условия эксплуатации В7-72:

Температура окружающей среды - от -50º С до +50º С.

Относительная влажность воздуха при температуре 25º С - 98%.

Атмосферное давление вольтметра - от 84 кПа до 106,7 кПа (от 630 мм рт.ст. до 800 мм рт.ст.).

Напряжение сети переменного тока - 230±23 В.

Частота сети переменного тока - 50±1 Гц.

Потребляемая мощность - не более 15 В·А.

Средняя наработка на отказ для приборов вольтметры В7-72 - не менее 15 000 ч.
