Вольтметр В7-77

В7-77

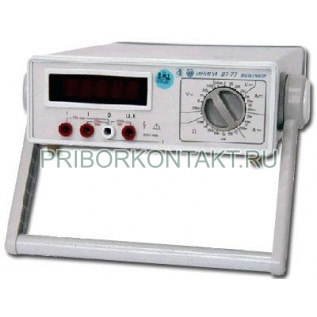

Вольтметр универсальный В7-77

Также этот прибор может называться: В7 77, В777, b7-77, b7 77, b777.

В7-77 вольтметр универсальный используется для измерения напряжения и силы постоянного тока, напряжения и силы переменного тока синусоидальной формы, электрического сопротивления постоянному току, тестирования полупроводниковых диодов и проверки электрических цепей на “короткое замыкание”.

Сфера применения: наладка, контроль, ремонт измерительных приборов и систем различного назначения.

Технические характеристики В7-77:

Класс точности - 0,05.

Постоянное напряжение

Диапазон измерения - от 40 мкВ до 1000 В.

Пределы измерения - 200 мВ, 2 В, 20 В, 200 В, 1000 В.

Пределы допускаемой основной погрешности - ±0,05% (4 е.м.р.).

Переменное напряжение

Диапазон измерения - от 0,4 мВ до 750 В.

Диапазон частот вольтметра - от 20 Гц до 100 кГц.

Пределы измерения В7-77 - 200 мВ, 2 В, 20 В, 200 В, 750 В.

Пределы основной погрешности - от ±0,05% до ±2% (от 4 е.м.р. до 20 е.м.р.).

Постоянный ток

Диапазон измерения - от 0,4 мкА до 10 А.

Предел измерения - 2 мА, 20 мА, 200 мА,10 А.

Пределы допускаемой основной погрешности - ±0,25% (4 е.м.р).

Сила переменного тока

Диапазон измерения В7-77 - от 2 мкА до 10 А.

Диапазон частот - от 40 Гц до 1 кГц.

Предел основной погрешности - ±1% (2 е.м.р.).

Сопротивление

Диапазон измерений - от 0,04 Ом до 20 МОм.

Пределы измерений вольтметра - 200 Ом; 2 кОм, 20 кОм, 200 кОм; 2 МОм, 20 Мом.

Предел допускаемой основной погрешности - ±0,2% (4 е.м.р.).

Габаритные размеры - 262×88×300 мм.

Масса - не более 2,2 кг.

Принцип действия приборов вольтметры В7-77 основан на конвертации измеряемой величины в нормированное постоянное напряжение с последующим его фиксированием аналого-цифровым преобразователем интегрирующего типа.

Условия эксплуатации В7-77:

Температура окружающей среды - от 5º С до 40º С.

Относительная влажность воздуха при температуре 25º С - 80%.

Атмосферное давление вольтметра - от 84 кПа до 106,7 кПа (от 630 мм рт.ст. до 800 мм рт.ст.).

Напряжение сети переменного тока - 220±22 В.

Частота сети переменного тока - 50±0,5 Гц.

Потребляемая мощность В7-77 - не более 10 В·А.

Средняя наработка на отказ приборов вольтметры - не менее 10 000 ч.
