Вольтметр В9-12

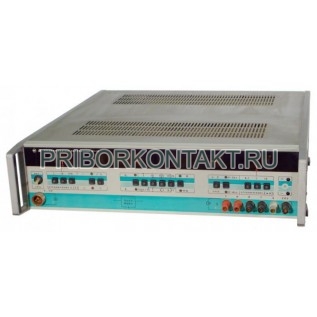

Преобразователь напряжения В9-12

Преобразователь В9-12 предназначен для расширения функциональных возможностей и динамического диапазона низковольтных генераторов (калибраторов). Прибор используют как внешний модуль для получения более высоких уровней напряжения, а также для реализации режимов усиления, преобразования напряжения в ток и воспроизведения сопротивлений. В частности, В9-12 применяется совместно с приборами для поверки вольтметров и калибраторов типа В1-18.

Варианты обозначения модели: В 9-12, В-9-12, В9 12, b9-12, b 9-12, b-9-12, b9 12.

Назначение и области применения

В9-12 используют в метрологических и испытательных лабораториях, на участках поверки и калибровки, а также в наладочных работах, когда требуется увеличить выходные возможности низковольтного источника сигнала. Прибор удобен для формирования высоких напряжений, задания токов по коэффициентам преобразования и имитации эталонных сопротивлений при проверке измерительных каналов.

Режимы работы и особенности

• усиление напряжения с коэффициентами 1, 10, 100 и 1000 (до 100 Гц);
• преобразование напряжения в силу тока с коэффициентами 0,01 мА/В, 0,1 мА/В, 1 мА/В, 100 мА/В;
• воспроизведение сопротивлений в ряду 10 Ом, 100 Ом, 1 кОм, 10 кОм, 100 кОм, 1 МОм, 10 МОм;
• варианты входа: несимметричный и симметричный, с различной входной емкостью.

Технические характеристики

Погрешности и входные параметры

Преобразователь В9-12 допускает следующие погрешности в нормируемых режимах:

• по коэффициентам усиления: на постоянном токе 0,001%-0,05%, на переменном токе 0,1%-0,5%;
• по коэффициентам преобразования напряжения в силу тока: 0,003%-0,2%;
• по воспроизведению сопротивлений: 0,005%-0,03%.

Входное сопротивление В9-12:

• в режиме усиления и преобразования напряжения постоянного тока - не менее 10 ГОм;
• в режиме усиления напряжения переменного тока - не менее 10 МОм.

Конструкция и эксплуатационные особенности

В9-12 применяется как внешний модуль между низковольтным источником сигнала и объектом проверки. При подключении важно учитывать ограничения по входному напряжению до 11 В, а также предельные значения на выходе: до 1000 В по напряжению и до 110 мА по току. Для корректного воспроизведения заданных режимов следует выбирать соответствующий коэффициент усиления или преобразования и контролировать нагрузку, чтобы исключить выход за допустимые значения и ухудшение метрологических параметров.

Преимущества применения

• существенное расширение диапазона по напряжению для низковольтных калибраторов и генераторов;
• универсальные режимы: усиление, преобразование напряжения в ток и воспроизведение сопротивлений;
• нормируемые погрешности для метрологических задач и поверочных операций;
• высокое входное сопротивление в режимах работы с постоянным напряжением;
• удобен для применения в составе стендов поверки и калибровки, включая решения на базе В1-18.
