Вольтметр В9-27

Также это изделие может называться: В9 27, В927, v9-27, v9 27, v927, b9-27, b9 27, b927.

В9-27 преобразователь напряжения измерительный предназначен для точного линейного преобразования среднеквадратического значения гармонического напряжения в постоянное напряжение.

Преобразователи В9-27 используются для точного измерения переменного напряжения путем сравнения амплитудного значения сигнала с постоянным напряжением и применяется вместе с цифровым вольтметром постоянного напряжения при поверке высокочастотных вольтметров видов В3, В4, В7, генераторов - Г3, Г4 и аттенюаторов - Д2.

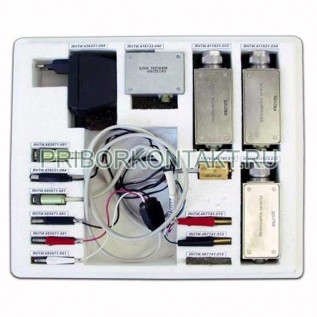

В комплект входят: блок преобразования, АС-DC адаптер, промежуточный модуль питания.

Диапазон среднеквадратических напряжений преобразуемых сигналов U на 4-х поддиапазонах с верхними пределами U_n 0,1 В; 1 В; 10 В; 100 В - от 0,01 В до 150 В.

Коэффициент преобразования на поддиапазонах:

- при U_n 0,1 В - 1;

- при U_n 1 В - 0,1;

- при U_n 10 В - 0,01;

- при U_n 100 В - 0,001.

Нижний и верхний пределы поддиапазонов преобразования напряжений сигнала:

- при U_n 0,1 В - от 0,01 В до 0,15 В;

- при U_n 1 В - от 0,1 В до 1,5 В;

- при U_n 10 В - от 1 В до 15 В;

- при U_n 100 В - от 10 В до 150 В.

Диапазон частот входных сигналов - от 0 до 5 МГц; от 0 до 20 МГц.

Пределы допускаемой основной погрешности коэффициента преобразования:

- при U/U_n в диапазоне от 1 В до 1,5 В - ±0,3%;

- при U/U_n в диапазоне от 0,1 В до 1 В - ±0,3%?(1+ (U/U_n-1)).

Пределы допускаемой частотной погрешности преобразования для преобразователя В9-27 в диапазоне частот:

- от 5 Гц до 1 МГц - ±0,5%;

- от 1 МГц до 3 МГц - ±1%;

- от 3 МГц до 5 МГц - ±2%;

- от 5 МГц до10 МГц - ±3%;

- от 10 МГц до 20 МГц - ±5%.

Входное сопротивление В9-27 - 1 МОм.

Выходное сопротивление - не более 1 Ом.

Емкость - от 20 пФ до 30 пФ.

Диапазон рабочих температур - от +15° С до +25° С.

Питание от сети:

- с напряжениям - 220 В;

- с частотой - 50 Гц.

Потребляемая мощность В9-27 - не более 9 В?А.

Габаритные размеры:

- блока преобразования - 120?120?20 мм;

- АС-DC адаптера - 60?60?60 мм;

- промежуточного модуля питания - 40?40?20 мм.

Масса блока преобразования, АС-DC адаптера и промежуточного модуля питания - не более 0,3 кг.

Измерительный тракт для В9-27 содержит схему защиты от перегрузки, масштабное устройство с подекадно переключаемым коэффициентом ослабления, широкополосный усилитель с глубокой обратной связью, модуль электротеплового преобразования уровня сигнала в постоянное напряжение, построенный на специализированной микросхеме дифференциального многоэлементного термопреобразователя по методу взаимообратных преобразований.
