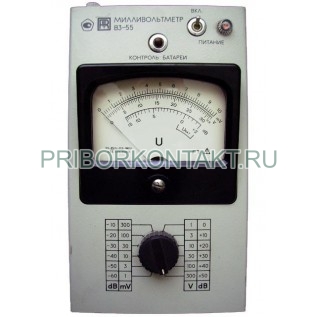

Вольтметр В3-55

Милливольтметр В3-55 (В3 55, В355, b355, b3 55, b3-55)

Предназначен для измерения среднеквадратического значения напряжения переменного тока синусоидальной формы.
Диапазон измерений 0,1мВ до 300В
Основная погрешность ±2,5%

Милливольтметр В3-55 предназначен для измерения среднеквадратического значения напряжения переменного тока синусоидальной формы. Шкалы прибора проградуированы в среднеквадратических значениях синусоидального напряжения и в децибелах. Уровень 0 дБ равен 0,775 В.

Рабочие условия применения прибора Милливольтметр В3-55:

температура окружающего воздуха от 278 до 313 К (от+5 до +40°С);

относительная влажность воздуха до 95% при температуре 303 К (+30°С);

атмосферное давление от 61,3 до 104 кПа (от 460 до 780 мм рт. ст.);

напряжение питания от двух элементов 373 или от внешнего источника напряжения постоянного тока 3 +0,1/-0,6В.

напряжение питания блока питания от сети переменного тока напряжением 220±22 В, частотой 50±0,5 Гц и содержанием гармоник до 5%.

Диапазон измеряемых прибором Милливольтметр В3-55 напряжений от 0,1мВ до 300В перекрывается поддиапазонами с верхними пределами 1мВ, 3мВ, 10мВ, 30мВ, 100мВ, 300мВ, 1В, 3В, 10В, 30В, 100В и 300В.

Диапазон частот измеряемых прибором Милливольтметр В3-55 напряжений от 20 Гц до 1 МГц разбит на три рабочие области: I область от 45 Гц до 200 кГц (вкл.); II область от 20 до 45 Гц (искл.); III область свыше 200 кГц до 1 МГц (вкл.). Частота градуировки 1 кГц.

Предел допускаемой основной погрешности прибора на частоте градуировки 1 кГц, выраженный в процентах от значения верхнего предела установленного поддиапазона измерения, равен ±2,5%.

Вариация показаний прибора не превышает 1,5%.

Изменения показаний и допускаемые погрешности прибора в рабочих областях частот, выраженные в процентах от значения верхнего предела установленного поддиапазона измерения, не превышают значений, приведенных в табл. 1.

Таблица 1

Изменение показаний прибора Милливольтметр В3-55, вызванное отклонением температуры окружающего воздуха от нормальной до любой температуры в пределах рабочего интервала температур, не превышает половины значения предела допускаемой основной погрешности на каждые 10 К изменения температуры.

Смещение электрического нуля, вызванное собственными шумами, не превышает 5% от значения верхнего предела установленного поддиапазона при замкнутом накоротко входе.

Активное входное сопротивление прибора, измеренное на частоте 45 Гц, не менее 1 МОм. Входная емкость прибора не превышает 30 пФ. Емкость придаваемых кабелей не более 80 пФ.

Время установления показаний прибора не превышает 4 с. Время установления рабочего режима 1 мин. Прибор сохраняет свои технические характеристики при питании его от двух элементов 373 с напряжением 3 +0,1/-0,6В или через блок питания от сети переменного тока напряжением 220±22В частотой 50±0,5 Гц, и содержанием гармоник до 5%.

Ток, потребляемый прибором Милливольтметр В3-55 от двух элементов 373, не превышает 85 мА. Мощность, потребляемая прибором от сети через блок питания при номинальном напряжения, не превышает 4,5 ВА.

Допускается непрерывная работа прибора Милливольтметр В3-55 в рабочих условиях в течение 16 часов при сохранении своих технических характеристик. Допускается работа прибора в цепях с постоянной составляющей. При этом необходимо учитывать, что сумма постоянной составляющей напряжения и среднеквадратического значения переменной составляющей напряжения не должна превышать 350 В.

Габаритные размеры прибора не более 145х110x254 мм. Габаритные размеры укладочного ящика не более 369x210x203 мм. Габаритные размеры транспортной тары не более 648x602x458 мм. Масса прибора (с элементами 373) не более 2,2 кг. Масса прибора с укладочным ящиком не более 9,0 кг. Масса прибора с транспортной тарой не более 30 кг. Средний срок службы 10 лет. Средний ресурс 10000 ч.
