ВТ71

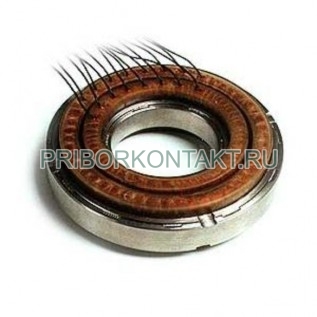

Трансформатор ВТ71 вращающийся многополюсный двухотсчетный бескорпусной (ВТ-71, ВТ 71,VT-71, VT71, VT 71)
Трансформатор ВТ71-6-0,09/0,8-0,16/0,56 вращающийся многополюсный двухотсчетный бескорпусной предназначен для работы в электромеханических счетно-решающих устройствах, следящих системах, а также в качестве первичного датчика в цифровых преобразователях.
В зависимости от схемы включения и режима работы (выполняемых функций) приборы датчики угла ВТ-71 подразделяются на синусно-косинусные (СКВТ), выходное напряжение которых изменяется пропорционально синусу (косинусу) угла поворота ротора, и линейные (ЛВТ), выходное напряжение которых изменяется по линейному закону пропорционально углу в пределах ±60°.
Грубый отсчет (ГО) и точный отсчет (ТО) ВТ типа ВТ-71 расположены на общем магнитопроводе.
Технические характеристики приборов трансформаторы ВТ71 вращающиеся многополюсные двухотсчетные бескорпусные:
Класс точности - 0,5, 1, 2;
Номинальное напряжение возбуждения - 6В.
Номинальная частота - 400Гц.
Диапазон рабочих частот - 400Гц-4000Гц.
Расхождение нулевых положений ротора ТО и ГО - 20угл.мин;
Изменение положения согласования канала ТО в режиме ТДП прибора трансформатор ВТ71 при изменении температуры окружающей среды на каждые 40°С - 12угл.с;
Электрическая редукция канала ТО - 16;
Тип ВТДП-приемника, с которым работает прибор трансформатор ВТ71 вращающийся многополюсный двухотсчетный бескорпусной - ВТ-5 КФЗ.031.055;
Крутизна в режиме ТДП, каналов:
- ТО - 3мВ/угл.мин.;
- ГО - 1мВ/угл.мин.;
Отношение остаточной ЭДС к крутизне, каналов:
- ТО - 0,6угл.мин.;
- ГО - 15угл.мин.;
Сдвиг фазы выходной ЭДС, каналов:
- ТО - 68угл.град.;
- ГО - 17угл.град.;
Номинальный ток возбуждения прибора трансформатор ВТ71:
- ТО - 61мА;
- ГО - 8мА;
Максимальное выходное напряжение:
- канала ТО - 0,97В;
- канала ГО - 3,4В.
Число пар полюсов (электрическая редукция):
- канала ТО - 16;
- канала ГО - 1.
Погрешность следования канала ТО прибора датчик угла ВТ-71 при частоте напряжения возбуждения 4000Гц может изменяться на +15° по сравнению с погрешностью, измеренной при частоте 400Гц;
Наибольшее количество ВТДП-приемников, которое может быть подключено к одному датчику - 2;
Режим работы - СКВТ (ТО), ВТДП-Д (ГО);
Трансформаторы вращающиеся многополюсные двухотсчетные бескорпусные ВТ71 подразделяются на классы точности:
- трансформатор ВТ71 0,5 класс точности (0,5 кл. т.) имеет характеристики:
- Погрешность следования канала ТО - ±0,5угл.мин.;
- Погрешность следования канала ГО - ±20угл.мин.;
- трансформатор ВТ71 1 класс точности (1 кл. т.) имеет характеристики:
- Погрешность следования канала ТО - ±1угл.мин.;
- Погрешность следования канала ГО - ±20угл.мин.;
- трансформатор ВТ71 2 класс точности (2 кл. т.) имеет характеристики:
- Погрешность следования канала ТО - ±1угл.мин.;
- Погрешность следования канала ГО - ±20угл.мин.
Вибрационные нагрузки:
- диапазон частот - до 2000Гц;
- ускорение - 200м/с2;
Ударные нагрузки - 1500м/с2;
Температура окружающей среды - от -60°С до +100ºС;
Относительная влажность воздуха при температуре 35°С - 98%;
Габаритные размеры прибора трансформатор ВТ71 вращающийся многополюсный двухотсчетный бескорпусной:
- внешний диаметр - 71мм;
- внутренний диаметр - 32мм;
Масса - 0,3кг;
Гарантийная наработка прибора датчик угла ВТ-71 - 10000 часов.
