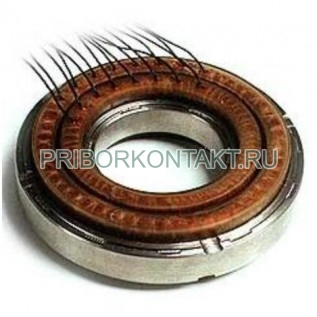

Трансформатор вращающийся ВТ71 ИДФР.525.295.001

Также это изделие может называться: ВТ 71 ИДФР.525.295.001, ВТ-71 ИДФР.525.295.001, ВТ71ИДФР525295001, ВТ 71 ИДФР 525 295 001, vt71 idfr.525.295.001, vt 71 idfr.525.295.001, vt-71 idfr.525.295.001.

ВТ71 ИДФР.525.295.001 трансформатор вращающийся предназначен для работы в режиме трансформаторной дистанционной передачи и в качестве первичного датчика в цифровых преобразователях «Угол-Код».

Трансформаторы выполнены в виде отдельных узлов статора и ротора, монтируемых непосредственно в посадочных местах аппаратуры. Датчики имеют каналы точного отсчета (ТО) и грубого отсчета (ГО). Выводы обмоток ТО и ГО выполнены гибкими проводниками.

Технические характеристики ВТ71 ИДФР.525.295.001:

Номинальное напряжение возбуждения - 6 В.

Номинальная частота - 4000 Гц.

Диапазон рабочих частот - от 400 Гц до 4000 Гц.

Номинальный ток возбуждения:

- канала ТО - 61 мА;

- канала ГО - 2,2 мА.

Максимальное выходное напряжение:

- канала ТО - 3,3 В;

- канала ГО - 2,6 В.

Число пар полюсов (электрическая редукция):

- канала ТО - 32;

- канала ГО - 1.

Число обмоток:

- в ГО (статор) - 4;

- в ТО (ротор) - 3.

Сторона возбуждения - ротор.

Погрешность следования канала ТО:

- для класса точности 0,2 - не более ±12´´;

- для класса точности 0,3 - не более ±18´´.

Погрешность следования канала ГО - не более ±30´.

Габаритные размеры трансформатора ВТ71 ИДФР.525.295.001:

- наружный диаметр - 71 мм;

- внутренний диаметр - 32 мм;

- длина - 18 мм.

Масса - 0,3 кг.

Предприятие-изготовитель предоставляет гарантию соответствия изделий трансформаторы ВТ71 ИДФР.525.295.001 всем требованиям технических условий при соблюдении потребителем правил и условий эксплуатации, хранения и транспортирования, установленных документацией по эксплуатации.
