ВТ71 ЛШ3.010.531

ВТ71 ЛШ3.010.531

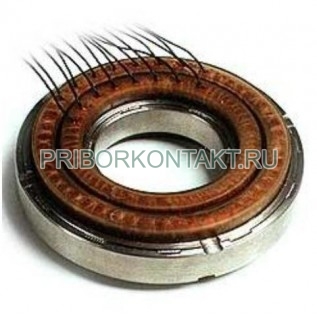

Трансформатор вращающийся ВТ71 ЛШ3.010.531

Также это изделие может называться: ВТ 71 ЛШ3.010.531, ВТ-71 ЛШ3.010.531, ВТ71ЛШ3010531, ВТ 71 ЛШ3 010 531, vt71 lsh3.010.531, vt 71 lsh3.010.531, vt-71 lsh3.010.531.

ВТ71 ЛШ3.010.531 трансформатор вращающийся предназначен для работы в режиме трансформаторной дистанционной передачи и в качестве первичного датчика в цифровых преобразователях «Угол-Код».

Трансформаторы выполнены в виде отдельных узлов статора и ротора, монтируемых непосредственно в посадочных местах аппаратуры. Датчики имеют каналы точного отсчета (ТО) и грубого отсчета (ГО). Выводы обмоток ТО и ГО выполнены гибкими проводниками.

Технические характеристики ВТ71 ЛШ3.010.531:

Номинальное напряжение возбуждения - 6 В.

Номинальная частота - 400 Гц.

Диапазон рабочих частот - от 400 Гц до 4000 Гц.

Номинальный ток возбуждения:

- канала ТО - 61 мА;

- канала ГО - 8 мА.

Максимальное выходное напряжение:

- канала ТО - 0,97 В;

- канала ГО - 3,4 В.

Число пар полюсов (электрическая редукция):

- канала ТО - 16;

- канала ГО - 1.

Число обмоток:

- в ГО (статор) - 4;

- в ТО (ротор) - 4.

Сторона возбуждения - ротор.

Погрешность следования канала ТО:

- для класса точности 0,5 - не более ±30´´;

- для класса точности 1 - не более ±1´;

- для класса точности 2 - не более ±2´.

Погрешность следования канала ГО - не более ±20´.

Габаритные размеры трансформатора ВТ71 ЛШ3.010.531:

- наружный диаметр - 71 мм;

- внутренний диаметр - 32 мм;

- длина - 18 мм.

Масса - 0,3 кг.

Предприятие-изготовитель предоставляет гарантию соответствия изделий трансформаторы ВТ71 ЛШ3.010.531 всем требованиям технических условий при соблюдении потребителем правил и условий эксплуатации, хранения и транспортирования, установленных документацией по эксплуатации.
