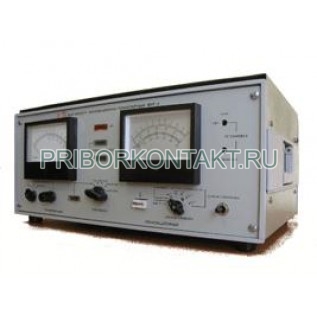

Вакуумметр ВИТ-3

Также этот прибор может называться: ВИТ 3, ВИТ3, ВИТ-з, vit-3, vit 3, vit3.

ВИТ-3 вакуумметр ионизационно-термопарный предназначен для измерения давлений воздуха в лабораторных и производственных условиях. Допускается использование для измерения давления других газов, но с учетом пересчетных коэффициентов для этих газов.

Вакуумметры ВИТ-3 используются в электровакуумной и полупроводниковой промышленности; металлургической промышленности; пищевой промышленности; космических исследованиях; ядерной физике и других.

Диапазон измеряемых давлений воздуха - от 100 Па до 10^-5 Па (от 1 мм рт. ст. до 10^-7 мм рт. ст.).

Диапазон измерения давления при работе с манометрическими преобразователями:

- ионизационным ПМИ-10-2 - от 100 Па до 10^-3 Па (от 1 мм рт. ст. до 10^-5 мм рт. ст.);

- ионизационным ПМИ-2 - от 0,1 Па до 10^-5 Па (от 10^-3 мм рт. ст. до 10^-7 мм рт. ст.);

- термопарными ПМТ-2 или ПМТ-4М - от 10 Па до 0,1 Па (от 0,1 мм рт. ст. до 0,001 мм рт. ст.).

Диапазон токов ионизационных преобразователей, соответствующий измеряемому вакуумметром давлению:

- для ПМИ-10-2 - от 10^-4 А до 10^-9 А;

- для ПМИ-2 - от 10^-5 А до 10^-9 А;

Значение тока каждого поддиапазона и соответствующий множитель шкалы:

- от 10^-4 А до 10^-5 А - 10^-5;

- от 10^-5 А до 10^-6 А - 10^-6;

- от 10^-6 А до 10^-7 А - 10^-7;

- от 10^-7 А до 10^-8 А - 10^-8;

- от 10^-8 А до 10^-9 А - 10^-9.

Количество делений линейной шкалы выходного прибора ионизационной части ВИТ-3 - 50, с оцифровкой от 0 до 10.

Для индикации давления в широких пределах выходной прибор ионизационной части вакуумметра имеет обзорную шкалу, градуированную в единицах давления:

- для ПМИ-10-2 - от 1 мм рт. ст. до 10^-5 мм рт. ст.;

- для ПМИ-2 - 0,01 мм рт. ст. до 10^-7 мм рт. ст.

ВИТ-3 вакуумметр обеспечивает:

- возможность распознавания участков характеристики преобразователя ПМИ-10-2 благодаря чему обеспечивается возможность индицирования давлений от 5 мм рт. ст. до 30 мм рт. ст.;

- защиту стрелочного прибора ионизационной части и катода ионизационных преобразователей от перегрузок на всех поддиапазонах линейной шкалы и на обзорной шкале;

- возможность подключения записывающего потенциометра с пределом измерения - от 0 до 20 мВ.

Номинальные режимы работы ионизационных преобразователей приведены в таблице:

Изменение тока эмиссии катода при изменении напряжения питающей сети на ±10% от номинального значения 220 В не более 2% в зависимости от значений преобразователей:

- для ПМИ-10-2 - 0,1 мА;

- для ПМИ-2 - 0,5 мА.

Пределы регулировки тока эмиссии катода ионизационных преобразователей:

- для ПМИ-10-2 - от 0,052 мА до 0,11 мА;

- для ПМИ-2 - от 0,26 мА до 0,55 мА.

Уход нуля усилителя ионизационной части ВИТ-3 после предварительного прогрева в течение 30 минут не более ±2% от всей шкалы учитывая следующее:

- при изменении напряжения питающей сети на ±10% от номинального значения 220 В;

- при переходе со шкалы с множителем 10^-8 на шкалу с множителем 10^-9;

- в течение 8 ч.

Пределы регулирования тока нагревателей термопарных преобразователей - от 90 мА до 150 мА.

Изменение тока нагревателя термопарных преобразователей при изменении напряжения питающей сети на ±10% от номинального значения 220 В и давления в пределах измеряемого диапазона - не более ±1%.

Наибольшая основная относительная погрешность измерения давления ионизационной частью вакуумметра ВИТ-3 на линейных шкалах в нормальных условиях при температуре воздуха (20±5)° С и при работе с преобразователями ПМИ-10-2 и ПМИ-2:

- на участке шкалы от оцифрованной точки «3» до оцифрованной точки «10» - не более ±35%;

- на участке шкалы от оцифрованной точки «1» до оцифрованной точки «3» - не более ±60%.

Наибольшая основная относительная погрешность измерения тока ионизационных преобразователей на линейных шкалах в нормальных условиях:

- от оцифрованной точки «3» до оцифрованной точки «10» - не более ±15%;

- от оцифрованной точки «1» до оцифрованной точки «3» - не более ±40%.

Погрешность измерения давления на обзорной шкале и при работе с термопарными преобразователями - не нормируется.

Термопарная часть вакуумметра - индикаторная.

Конструктивное исполнение - в виде настольного прибора с возможностью установки его в различные стоечные устройства.

Изоляция между корпусом прибора и цепью сетевого питания должна выдерживать в течение 1 мин. испытательное напряжение переменного тока с эффективным значением - 0,75 кВ.

Сопротивление изоляции между сетевыми вводами и корпусом прибора - не менее 50 МОм.

Время непрерывной работы - не менее 8 ч.

Среднее время безотказной работы:

- ВИТ-3 - 800 ч;

- измерительного блока вакуумметра - 2000 ч.

Потребляемая мощность - не более 75 В?А.

Питание от сети:

- с напряжением - 220±22 В;

- с частотой - 50 Гц.

Габаритные размеры измерительного блока вакуумметра ВИТ-3 - 228?346?486 мм.

Диаметр и высота:

- ПМИ-10-2 - 20?60 мм;

- ПМИ-2 - 34?250 мм;

- ПМТ-2 - 34?265 мм;

- ПМТ-4М - 33?107 мм.

Масса измерительного блока - не более 15 кг.

Температура окружающего воздуха - от +10° С до +35° С.

Относительная влажность при +20° С - до 80%.

Атмосферное давление - 100±4 кПа (750±30 мм рт. ст.).
