Вакуумметр МВПТИ

МВПТИ

Показывающий мановакуумметр МВПТИ

Также этот прибор может называться: МВП ТИ, МВП-ТИ, mvpti, mvp ti, mvp-ti.

МВПТИ мановакуумметр показывающий предназначен для измерения избыточного и вакуумметрического давления неагрессивных, некристаллизующихся жидкостей, газа и пара, в том числе кислорода.

Сфера применения - государственный метрологический контроль и надзор.

Мановакуумметры МВПТИ представлены следующими модификациями - МВПТИ-У2, МВПТИ-У3.

Технические характеристики МВПТИ:

Класс точности - 0,4; 0,6; 1.

Диапазоны показаний:

- от -1 кгс/см² до 0,6 кгс/см²;

- от -1 кгс/см² до 1,5 кгс/см²;

- от -1 кгс/см² до 3 кгс/см²;

- от -1 кгс/см² до 5 кгс/см²;

- от -1 кгс/см² до 9 кгс/см²;

- от -1 кгс/см² до 15 кгс/см²;

- от -1 кгс/см² до 24 кгс/см².

Степень защиты - IP53.

Средний срок службы - 10 лет.

Материалы деталей МВПТИ:

- корпус - алюминиевый сплав;

- стекло - оконное;

- трубчатая пружина - медный сплав, железоникелевый сплав;

- держатель - медный сплав;

- механизм - бронза, нержавеющая сталь.

Приборы изготавливаются с резьбой присоединительного штуцера М20×1,5-8g; G1/2-B; R 1/2.

Варианты исполнения: приборы изготавливаются с радиальным штуцером без фланца.

Робота приборов основана на уравновешивании измеряемого давления силами упругой деформации мановакуумметрической пружины.

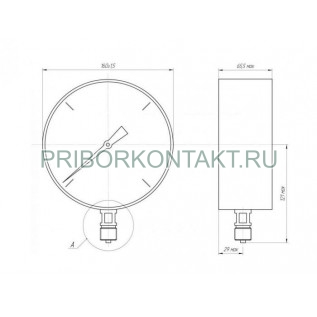

Диаметр корпуса - 160 мм.

Длина корпуса - не более 65,5 мм.

Масса - не более 1,5 кг.

Условия эксплуатации МВПТИ:

Температура окружающего воздуха для вакуумметров с классом точности:

- 0,6 и 1 - от -50° С до +60° С;

- 0,4 - от -30° С до +60° С.

Относительная влажность для вакуумметров с классом точности:

- 0,6 и 1 при температуре +25° С - до 100%;

- 0,4 при температуре +25° С - до 98%.

Климатическое исполнение прибора манометр МВПТИ с классом точности:

- 0,6 и 1 - умеренный климат У2;

- 0,4 - умеренный климат У3.

Приборы выдерживают воздействие вибрации:

- в диапазоне частот - от 5 Гц до 25 Гц;

- с амплитудой - 0,1 мм.
