Вакуумметр МВП2-У

МВП2-У

Показывающий мановакуумметр МВП2-У

Также этот прибор может называться: МВП2У, МВП2 У, mvp2-u, mvp2 u, mvp2u.

МВП2-У мановакуумметр показывающий предназначен для измерения избыточного и вакуумметрического давления неагрессивных, некристаллизующихся жидкостей, пара и газа, в том числе кислорода, ацетилена, жидкого, газообразного и водного раствора аммиака, хладонов 12, 13, 22, 142, 502.

Мановакуумметры МВП2-У представлены модификациями - МВП2-У ОШ с осевым штуцером и МВП2-УУ2 для умеренного климата.

Технические характеристики МВП2-У:

Класс точности - 1,5; 2,5.

Диапазоны показаний:

- от -1 кгс/см² до 0,6 кгс/см²;

- от -1 кгс/см² до 1,5 кгс/см²;

- от -1 кгс/см² до 3 кгс/см²;

- от -1 кгс/см² до 5 кгс/см²;

- от -1 кгс/см² до 9 кгс/см²;

- от -1 кгс/см² до 15 кгс/см²;

- от -1 кгс/см² до 24 кгс/см²;

- от -0,4 до 0,6 кгс/см².

Диапазон измерений избыточного и вакуумметрического давления - от 0% до 75%.

Степень защиты - IP40.

Средний срок службы - 10 лет.

Варианты исполнения:

- с радиальным штуцером без фланца;

- с радиальным штуцером с задним фланцем;

- с осевым штуцером без фланца;

- с осевым штуцером с передним фланцем.

Материалы деталей МВП2-У:

- корпус - сталь;

- стекло - литое;

- трубчатая пружина - медный сплав, железоникелевый сплав;

- держатель - медный сплав;

- механизм - медный сплав, нержавеющая сталь.

Для приборов, применяемых для измерения давления кислорода, применять прокладки только из меди и свинца.

Для приборов МВП2-У, измеряющих давление ацетилена, запрещается применять прокладки из меди и медных сплавов, содержащих - более 70% меди.

Приборы могут быть изготовлены с резьбой присоединительного штуцера - М12×1,5-8g; G1/4-B; R 1/4.

Монтаж следует производить:

- за штуцером - приборов без фланца на корпусе;

- за фланцем - приборов с фланцем на корпусе.

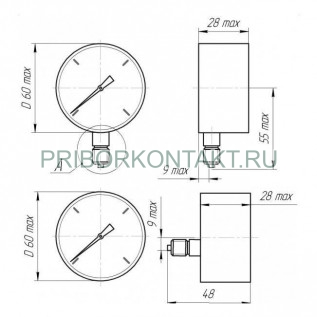

Диаметр корпуса - не более 60 мм.

Длина корпуса - не более 28 мм.

Масса - не более 150 г.

Условия эксплуатации МВП2-У:

Температура окружающего воздуха - от -50° С до +60° С.

По устойчивости к климатическим воздействиям приборы имеют исполнение У2.

Приборы выдерживают воздействие вибрации:

- в диапазоне частот - от 5 Гц до 25 Гц;

- с амплитудой - 0,1 мм.
