Вакуумметр МВП4-У

МВП4-У

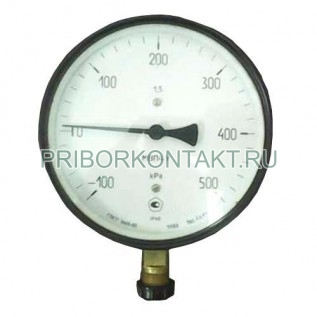

Мановакуумметр показывающий МВП4-У

Также этот прибор может называться: МВП4У, МВП4 У, МВПч-У, mvp4-u, mvp4u, mvp4 u.

МВП4-У мановакуумметр показывающий предназначен для измерения избыточного и вакуумметрического давления неагрессивных, некристаллизующихся жидкостей, пара, газа, в т.ч. кислорода, ацетилена, жидкого, газообразного и водного раствора аммиака, хладонов.

Мановакуумметры МВП4-У представлены следующими модификациями - МВП4-У ФОШ; МВП4-УУХЛ1.

Технические характеристики МВП4-У:

Класс точности - 1; 1,5.

Диапазоны показаний давления - от -1 кгс/см² до 24 кгс/см² (от -0,1 МПа до 2,4 МПа).

Диапазон измерений:

- избыточного давления - от 0 до 75% диапазона показаний;

- вакуумметрического давления - равен диапазону показаний.

Предел погрешности прибора МВП4-У - ±1%; ±1,5%

Вариация показаний устройства мановакуумметр - не более 1; 1,5.

Резьба присоединительного штуцера - М20×1,5-8g; G1/2-B; R 1/2.

Средний срок службы - не менее 10 лет.

Средняя наработка на отказ - 100 000 ч.

Материалы деталей прибора МВП4-У манометр технический:

- стекло - оконное;

- трубчатая пружина - медный сплав, железоникелевый сплав;

- держатель - медный сплав, сталь;

- механизм - бронза, нержавеющая сталь.

Наличие демпфера для гашения пульсирующего давления:

- приборы с диапазоном не более 16 кгс/см² - без демпфера;

- приборы с диапазоном не менее 25 кгс/см² - с демпфером;

- устанавливается на прибор с любым диапазоном показаний.

Корпус:

- металлический: сталь, алюминиевый сплав;

- исполнения - с радиальным штуцером без фланца; с радиальным штуцером с задним фланцем; с осевым штуцером с передним фланцем; с осевым штуцером без фланца.

Диаметр корпуса МВП4-У - 160 мм.

Масса приборов - не более 1,2 кг.

Принцип действия прибора МВП4-У мановакуумметр основан на зависимости упругой деформации чувствительного элемента - одновитковой трубчатой пружины от давления внутри этого элемента.

Условия эксплуатации МВП4-У:

Температура окружающего воздуха:

- по умолчанию - от -50° С до +60° С;

- для исполнения УУХЛ1 - от -70° С до +50° С.

Относительная влажность при температуре +35° С - до 95%.

Степень защиты устройства вакуумметр МВП4-У - IP40; IP53.

Климатическое исполнение - Д.3; У.2; Т2; УХЛ1.

Устойчивость к воздействию вибрации:

- диапазон частот - от 5 Гц до 25 Гц;

- амплитуда - 0,1 мм;

- группа - L3.
