Вакуумметр ВП2-У

ВП2-У

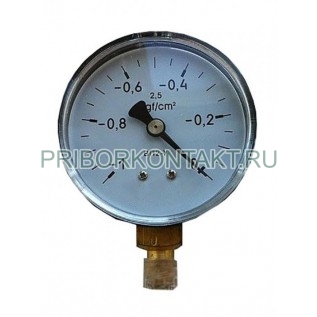

Показывающий вакуумметр ВП2-У

Также этот прибор может называться: ВП2У, ВП2 У, vp2-u, vp2 u, vp2u.

ВП2-У вакуумметр показывающий предназначен для измерения вакуумметрического давления неагрессивных, некристаллизующихся жидкостей, пара и газа, в том числе кислорода, ацетилена, жидкого, газообразного и водного раствора аммиака, хладонов 12, 13, 22, 142, 502.

Вакуумметры ВП2-У представлены модификациями - ВП2-У ОШ с осевым штуцером и ВП2-УУ2 для умеренного климата.

Технические характеристики ВП2-У:

Класс точности - 1,5; 2,5.

Диапазоны показаний - от -1 кгс/см² до 0; -0,6 кгс/см² до 0.

Диапазон измерений вакуумметрического давления - от 0% до 75%.

Степень защиты - IP40.

Средний срок службы - 10 лет.

Варианты исполнения:

- с радиальным штуцером без фланца;

- с радиальным штуцером с задним фланцем;

- с осевым штуцером без фланца;

- с осевым штуцером с передним фланцем.

Материалы деталей ВП2-У:

- корпус - сталь;

- стекло - литое;

- трубчатая пружина - медный сплав, железоникелевый сплав;

- держатель - медный сплав;

- механизм - медный сплав, нержавеющая сталь.

Для приборов, применяемых для измерения давления кислорода, применять прокладки только из меди и свинца.

Для приборов ВП2-У, измеряющих давление ацетилена, запрещается применять прокладки из меди и медных сплавов, содержащих - более 70% меди.

Приборы могут быть изготовлены с резьбой присоединительного штуцера - М12×1,5-8g; G1/4-B; R 1/4.

Монтаж следует производить:

- за штуцером - приборов без фланца на корпусе;

- за фланцем - приборов с фланцем на корпусе.

Диаметр корпуса - не более 60 мм.

Длина корпуса - не более 28 мм.

Масса - не более 150 г.

Условия эксплуатации ВП2-У:

Температура окружающего воздуха:

- корпусом из стали - от -50° С до +60° С;

- корпусом из полистирола - от -30° С до +60° С.

По устойчивости к климатическим воздействиям приборы имеют исполнение - умеренный климат У2.

Вакуумметры ВП2-У выдерживают воздействие вибрации:

- в диапазоне частот - от 5 Гц до 25 Гц;

- с амплитудой - 0,1 мм.
