Вакуумметр ДВ8010

ДВ8010

Показывающий вакуумметр ДВ8010

Также этот прибор может называться: ДВ 8010, ДВ-8010, dv8010, dv 8010, dv-8010.

ДВ8010 вакуумметр показывающий предназначен для измерения избыточного и вакуумметрического давления неагрессивных, некристаллизующихся жидкостей, пара, газа.

Сфера применения: в различных отраслях народного хозяйства, для поставки на экспорт.

Технические характеристики ДВ8010:

Класс точности - 1,5.

Диапазоны показаний давления - от -1 кгс/см² до 0 (от -0,1 МПа до 0).

Предел погрешности - ±1,5%.

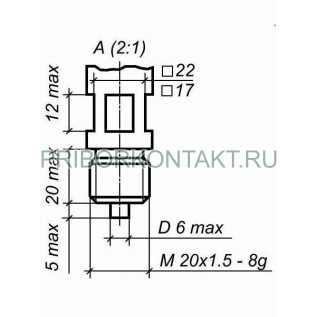

Резьба присоединительного штуцера ДВ8010 - М12×1,5-8g; М20×1,5-8g; G1/2-В.

Средний срок службы - не менее 10 лет.

Средняя наработка на отказ - 100 000 ч.

Материалы деталей:

- стекло - оконное;

- трубчатая пружина - медный сплав, железоникелевый сплав;

- держатель - медный сплав, сталь;

- механизм: бронза, нержавеющая сталь.

Корпус вакуумметра ДВ8010:

- стальной;

- без фланца;

- расположение штуцера - радиальное.

Диаметр корпуса - 250 мм.

Габаритные размеры - не более 250×53×283 мм;

Масса приборов - не более 2,2 кг.

Принцип действия приборов вакуумметры ДВ8010 основан на уравновешивании измеряемого давления силами упругой деформации манометрической пружины. Под воздействием измеряемого давления свободный конец пружины перемещается и через передаточный механизм приводит во вращательное движение указательную стрелку прибора.

Условия эксплуатации:

Температура окружающего воздуха - от -50° С до +60° С.

Климатическое исполнение - У.2.

Степень защиты ДВ8010 - IP40.

Устойчивость к воздействию вибрации:

- диапазон частот - от 5 Гц до 25 Гц;

- амплитуда - 0,1 мм;

- группа - L3.
