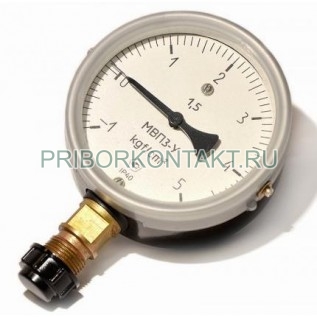

Вакуумметр МВП3-У

МВП3-У

Мановакуумметр показывающий МВП3-У

Также этот прибор может называться: МВП3У, МВП3 У, МВПз-У, mvp3-u, mvp3u, mvp3 u.

МВП3-У мановакуумметр показывающий предназначен для измерения избыточного и вакуумметрического давления неагрессивных, некристаллизующихся жидкостей, пара, газа, в т.ч. кислорода, ацетилена, жидкого, газообразного и водного раствора аммиака, хладонов.

Мановакуумметры МВП3-У представлены следующими модификациями - МВП3-У ФОШ; МВП3-УУ2.

Технические характеристики МВП3-У:

Класс точности - 1; 1,5.

Диапазоны показаний давления - от -1 кгс/см² до 24 кгс/см² (от -0,1 МПа до 2,4 МПа).

Диапазон измерений:

- избыточного давления - от 0 до 75% диапазона показаний;

- вакуумметрического давления - равен диапазону показаний.

Предел погрешности прибора вакуумметр МВП3-У - ±1%; ±1,5%

Вариация показаний - не более 1,5.

Резьба присоединительного штуцера - М20×1,5-8g; G1/2-B; R 1/2.

Средний срок службы - не менее 10 лет.

Средняя наработка на отказ - 100 000 ч.

Материалы деталей прибора МВП3-У манометр технический:

- стекло - оконное;

- трубчатая пружина - медный сплав, железоникелевый сплав;

- держатель - медный сплав, сталь;

- механизм - бронза, нержавеющая сталь.

Корпус:

- металлический: сталь, алюминиевый сплав;

- без фланца, с фланцем;

- расположение штуцера - радиальное; осевое.

Наличие демпфера для гашения пульсирующего давления:

- приборы с диапазоном не более 16 кгс/см² - без демпфера;

- приборы с диапазоном не менее 25 кгс/см² - с демпфером;

- устанавливается на прибор с любым диапазоном показаний.

Диаметр корпуса МВП3-У - 100 мм.

Габаритные размеры - не более 108×108×54 мм.

Масса приборов - не более 1 кг.

Принцип действия приборов мановакуумметры МВП3-У основан на зависимости упругой деформации чувствительного элемента - одновитковой трубчатой пружины от давления внутри этого элемента.

Условия эксплуатации МВП3-У:

Температура окружающего воздуха:

- по умолчанию - от -50° С до +60° С;

- для исполнения УУХЛ1 - от -70° С до +50° С.

Относительная влажность при температуре +35° С - до 95%.

Степень защиты устройства вакуумметр МВП3-У - IP40; IP53.

Климатическое исполнение - У.2; Т2; УХЛ1.

Устойчивость к воздействию вибрации:

- диапазон частот - от 5 Гц до 25 Гц;

- амплитуда - 0,1 мм;

- группа - L3.
