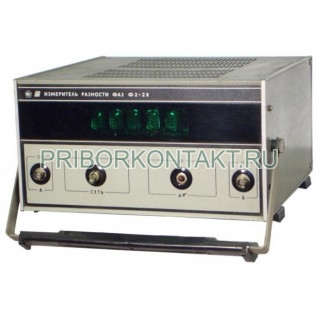

Измеритель разности фаз Ф2-28

Измеритель разности фаз Ф2-28

Ф2-28 - измеритель разности фаз, предназначенный для измерения фазового сдвига между двумя синхронными гармоническими сигналами. Прибор также применяется для контроля приращений и флюктуации фазы с цифровым отображением результатов. Возможна работа в автоматическом и дистанционном режимах управления, что удобно для лабораторных и цеховых измерений.

Варианты обозначения: Ф2-28, Ф2 28.

Назначение и области применения

Измеритель Ф2-28 используют при настройке и проверке трактов и узлов, где критична фазовая согласованность сигналов на одной частоте. Прибор подходит для измерений в стендовых работах, наладке и испытаниях аппаратуры, а также для регистрации фазовых нестабильностей во времени.

Функции и особенности

• измерение фазового сдвига в диапазоне 0-360°;
• измерение приращений и флюктуаций фазы с цифровой индикацией;
• широкий диапазон рабочих частот 5 Гц-500 кГц;
• входные напряжения 0,01-10 В и допустимый перепад уровней не менее 60 дБ относительно 10 В (0 дБ);
• переключаемое время измерения с автоматическим выбором по частоте или установкой по командам дистанционного управления;
• выход в коде 1-2-4-8 на цифропечатающее устройство (ЦПУ) с уровнями логических сигналов: 0-0,4 В для "0" и 2-4,5 В для "1";
• высокоомный вход: активное сопротивление не менее 1 МОм, входная емкость не более 30 пФ.

Метрологические характеристики

Пределы основной погрешности измерения разности фаз зависят от частоты и уровня входных сигналов:

• при равных уровнях 0,1-10 В: не более 0,2° на 5-20 Гц; не более 0,03° на 20 Гц-100 кГц; на частотах свыше 100 кГц-500 кГц - не более 0,04f°, где f - частота входных сигналов в сотнях кГц (при нестабильности входных сигналов не более 10^-4 за 10 минут);
• при равных уровнях ниже 0,1 В: основная погрешность не превышает 0,4° в диапазоне частот > 20 Гц;
• погрешность из-за неравенства уровней входных сигналов: не более 0,04A°, где A - перепад уровней в дБ относительно 10 В (0 дБ);
• в диапазонах пониженной/повышенной рабочей температуры и при повышенной влажности погрешность не превышает двухкратного значения основной.

Время измерения и дистанционная установка

Время измерения зависит от частоты:

• 0,5-5 с на частотах 5 Гц-10 кГц;
• 0,1-1 с на частотах свыше 10 кГц.

Переключение диапазона времени измерения (0,1-1 с или 0,5-5 с) выполняется автоматически по входной частоте либо по командам системы дистанционного управления. Значения кодов программной установки времени измерения приведены в таблице.

Примечание: значения времени измерения приведены для диапазона 0,5-5. При выборе диапазона 0,1-1 все значения уменьшаются в 5 раз.

Условия эксплуатации и питание

• температура окружающей среды: 0-40 °С (273-313 К);
• относительная влажность: до 98% при 40 °С (313 К);
• питание: 220 ± 22 В, 50 ± 0,5 Гц, а также 400 ± 12 Гц;
• время установления рабочего режима: не более 5 мин;
• сохранение характеристик при непрерывной работе: до 16 часов.

Надежность и ресурс

• потребляемая мощность: не более 75 В·А;
• наработка на отказ: не менее 7000 ч;
• срок службы: не менее 10 лет;
• ресурс: не менее 10000 ч;
• срок хранения: не менее 8 лет.

Габариты и масса

• габаритные размеры: 340х200х315 мм;
• масса: не более 11 кг;
• масса в транспортной упаковке: не более 41 кг.
