Измеритель разности фаз ФК2-20

ФК2-20

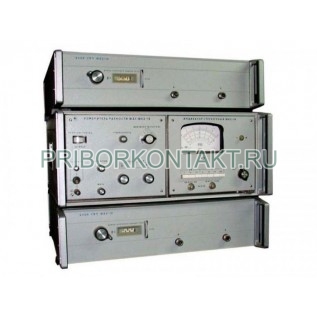

Измеритель разности фаз ФК2-20

Также этот прибор может называться: ФК220, ФК2 20, ФК-220, ФК 220, fk2-20, fk220, fk2 20.

ФК2-20 измеритель разности фаз предназначен для измерения разности фаз, отношения уровней сигналов, комплексных коэффициентов передачи пассивных и активных элементов трактов, радиокомпонентов, антенных систем.

Измерители ФК2-20 применяются при разработке, производстве и эксплуатации радиоэлектронных средств.

Технические характеристики ФК2-20:

Диапазон частот - от 0,11 ГГц до 0,625 ГГц.

Пределы измерения:

- разности фаз - от 0 до 360°;

- относительных изменений амплитуд - от 0 до 60 дБ.

Пределы допускаемой основной погрешности измерения разности фаз:

- при ослаблении от 0 до 20 дБ - ±3°;

- при ослаблении от 20 дБ до 60 дБ - ±(3+0,075·А_х).

Пределы допускаемой основной погрешности измерения относительных изменений амплитуд:

- при ослаблении от 0 до 40 дБ - ±(0,2+0,03·А_х) дБ;

- при ослаблении от 40 дБ до 60 дБ - ±(0,2+0,05·А_х) дБ.

Минимальный уровень мощности ФК2-20 в исследуемом канале (чувствительность) - 10^-12 Вт.

Полоса частот индикаторов, определяющая быстродействие считывания показаний по амплитуде и фазе - 2 кГц.

Разрешающая способность измерения:

- амплитуды - 0,2 дБ;

- разности фаз - 0,2°.

Габаритные размеры приборов измерители разности фаз ФК2-20:

- блока измерительного - 488×475×218 мм;

- гетеродина - 488×475×213 мм;

- преобразователя частоты - 488×475×93 мм;

- блока калибровки - 488×475×93 мм;

- индикатора цифрового - 220×445×184 мм;

- индикатора - 220×445×184 мм.

Масса измерителя разности фаз ФК2-20:

- блока измерительного -18,5 кг;

- гетеродина -15 кг;

- преобразователя частоты -10 кг;

- блока калибровки - 20 кг;

- индикатора цифрового - 7,5 кг;

- индикатора - 7,5 кг.
