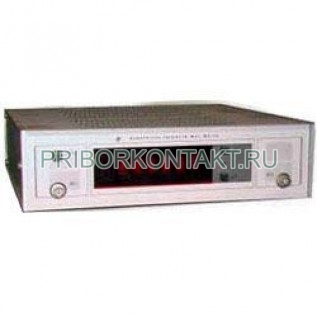

Измеритель разности фаз ФК2-34

ФК2-34

Измеритель разности фаз ФК2-34

Также этот прибор может называться: ФК2 34, ФК234, ФК2-з4, ФК2-3ч, fk2-34, fk2 34, fk234.

ФК2-34 измеритель разности фаз измеряет разность фаз и величины (амплитуды) напряжений двух переменных синусоидальных сигналов в широком диапазоне частот.

Точная настройка на рабочую частоту осуществляется автоматически.

Технические характеристики ФК2-34:

Диапазон частот - от 1 МГц до 1000 МГц.

Диапазон измерения разности фаз - 0±180º.

Диапазон измерения напряжения - от 100 мкВ до 1 В.

Погрешность измерения разности фаз - не более ±2,5º.

Погрешность измерения напряжения:

- от 1 МГц до 300 МГц - 10%;

- от 300 МГц до 500 МГц - 20%.

Разрешающая способность измерения разности фаз - 0,2º.

Разрешающая способность измерения отношения напряжений - 0,2 дБ.

Входное сопротивление ФК2-34:

- с пробниками 3 пФ - 100 кОм;

- с тройником пробника - 50 Ом.

Габаритные размеры ФК2-34 - 480×475×160 мм.

Масса - 17 кг.

Объединение функций исследования напряжения и разности фаз позволяет применять измерители ФК2-34 (с использованием любого ГС или ГСС) для измерения комплексных характеристик передачи и полных S-параметров четырехполюсников (с использованием дополнительных направленных ответвителей или мостов).
