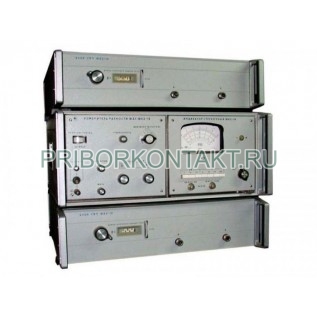

Измеритель разности фаз ФК2-23

ФК2-23

Измеритель разности фаз ФК2-23

Также этот прибор может называться: ФК223, ФК2 23, ФК-223, ФК 223, fk2-23, fk2 23, fk223.

ФК2-23 измеритель разности фаз предназначен для измерения разности фаз, отношения уровней сигналов, комплексных коэффициентов передачи пассивных и активных элементов трактов, радиокомпонентов, антенных систем (в том числе антенн с фазированными решетками).

Измерители ФК2-23 используются при разработке, производстве и эксплуатации радиоэлектронных средств.

Технические характеристики ФК2-23:

Диапазон частот - от 2 ГГц до 4 ГГц.

Пределы измерения:

- разности фаз - от 0 до 360°;

- относительных изменений амплитуд - от 0 до 60 дБ.

Минимальный уровень мощности в исследуемом канале (чувствительность) - от 10^-12 Вт.

Погрешность измерения разности фаз:

- при ослаблении от 0 до 20 дБ - ±3°;

- при ослаблении от 20 дБ до 60 дБ - ±(3+0,075 А_х).

Погрешность измерения относительных изменений амплитуд:

- при ослаблении от 0 до 40 дБ - ±(0,2+0,03 А_х);

- при ослаблении от 40 дБ до 60 дБ - ±(0,2+0,05 А_х)

Разрешающая способность измерения:

- амплитуды - 0,2 дБ;

- разности фаз - 0,2°.

Полоса частот индикаторов - 2 кГц.

Габаритные размеры:

- блока измерительного - 488×475×218 мм;

- гетеродина - 488×475×213 мм;

- преобразователя частоты - 488×475×93 мм;

- блока калибровки - 488×475×93 мм;

- индикатора цифрового - 220×445×184 мм;

- индикатора - 220×445×184 мм.

Масса:

- блока измерительного - 18,5 кг;

- гетеродина - 15 кг;

- преобразователя частоты - 10 кг;

- блока калибровки - 20 кг;

- индикатора цифрового - 7,5 кг;

- индикатора - 7,5 кг.
