Измеритель разности фаз ФК2-16

ФК2-16

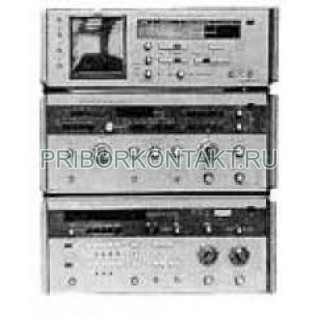

Измеритель разности фаз импульсный ФК2-16

Также этот прибор может называться: ФК2 16, ФК216, ФК 2 16, ФК-2-16, fk2-16, fk2 16, fk216.

ФК2-16 измеритель разности фаз импульсный предназначен для измерения разности фаз сигналов и отношения их амплитуд при прямой, непрерывной и одновременной индикации фазовых и амплитудных соотношений сигналов радиочастотного диапазона.

Измерители ФК2-16 могут использоваться в аппаратуре связи, электронике, электротехнике, аппаратуре радионавигации, радиоприборостроении.

Технические характеристики ФК2-16:

Потребляемая мощность - не более 100 В·А.

Питание от сети переменного тока:

- напряжения - 220±22 В;

- частотой - 50±0,5 Гц.

Измеритель ФК2-16 позволяет измерять разность фаз и отношения уровней сигналов, изменения этих параметров (частота до 10 кГц при использовании аналоговых выходных сигналов). Измерения производятся на фиксированных частотных точках до 7 ГГц или непрерывно в любой точке диапазона при качании частоты (до 4 ГГц). С его помощью можно также измерять параметры фазовращателей, модуляторов, фильтров и других элементов цепей. Кроме того, он позволяет найти зависимость модуля и фазы коэффициентов передачи от параметра четырехполюсников.

При использовании различных ГКЧ возможны панорамные измерения. Индикация в этом случае может производится по стандартному осциллографу.

Прибор ФК2-16 можно использовать как амплифазометр для различных антенных измерений: исследования влияния обтекателя, снятия амплитудных и фазовых диаграмм направленности, измерения (при использовании дополнительных антенных устройств) амплитудно-фазового распределения в ближней зоне.

Условия эксплуатации ФК2-16:

Температура окружающего воздуха - от +5° С до +40° С.

Относительная влажность при +30° С - до 95%.

Предприятие-изготовитель предоставляет гарантию соответствия приборов измерители ФК2-16 всем требованиям технических условий при соблюдении потребителем правил и условий эксплуатации, хранения и транспортирования, установленных документацией по эксплуатации.
