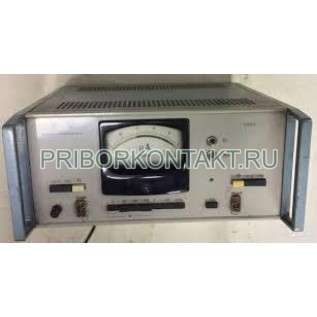

Измеритель разности фаз Ф2-13

Ф2-13

Измеритель разности фаз Ф2-13

Также этот прибор может называться: Ф213, Ф2 13.

Ф2-13 измеритель разности фаз предназначен для измерения разности фаз между двумя непрерывными синусоидальными сигналами.

Сфера применения: для измерения фазовых сдвигов в аппаратуре связи, электронной аппаратуре и электротехнике, аппаратуре радионавигации, радиоприборостроении.

Технические характеристики Ф2-13:

Диапазон частот - от 20 Гц до 1 МГц.

Пределы измерения разности фаз - от 0° до ±180° (шкалы ±20°, ±40°, ±100°, ±200°).

Погрешность измерения:

- от 20 Гц до 200 Гц - (0,5+0,015φ_x)°;

- от 0,2 кГц до 200 кГц - (0,5+0,015 φ_x)°;

- от 200 кГц до 1000 кГц - (1+0,02 φ_x)°.

Уровни исследуемых сигналов - от 0,1 В до 10 В.

Допустимый перепад входного напряжения - 40 дБ.

Входное сопротивление измерителей - 1 МОм.

Емкость Ф2-13 - 15 пФ.

Габаритные размеры - 360×160×300 мм.

Масса - 15 кг.

Предприятие-изготовитель предоставляет гарантию соответствия приборов измерители Ф2-13 всем требованиям технических условий при соблюдении потребителем правил и условий эксплуатации, хранения и транспортирования, установленных документацией по эксплуатации.
