Измеритель разности фаз Ф5131

Ф5131

Цифровой низкочастотный фазометр Ф5131

Также этот прибор может называться: Ф 5131, Ф-5131, f5131, f 5131, f-5131.

Ф5131 фазометр низкочастотный цифровой предназначен для измерения фазового сдвига между гармоническими напряжениями, определения фазочастотных характеристик четырехполюсников при измерении динамических параметров микросхем, транзисторов, настройки фильтров, фазовых детекторов, регулировки и поверки фазозадающей и фазоизмерительной аппаратуры, при исследованиях вибраций различных конструкций.

Сфера применения: научно-исследовательские лаборатории и производственные участки.

Фазометры Ф5131 являются лабораторными переносными приборами и предназначены для эксплуатации в сухих отапливаемых помещениях.

Технические характеристики Ф5131:

Диапазон входных сигналов:

- частота - от 0,001 Гц до 200·10³ Гц;

- напряжение - от 0,01 В до 100 В.

Диапазон измерений с разрешающей способностью 0,1° - от 0 до 359,9°.

Предел основной допустимой погрешности - ±0,5 град.

Дополнительная погрешность измерений Ф5131:

- от наличия во входных сигналах высших гармоник (для опорного канала не более 5%, для измерительного не более 130%) - не более ±0,12 К%, где К - коэффициент гармоник;

- от изменения уровня входного сигнала в одном из каналов на каждые 20 дБ - не более ±0,5%.

Время измерения - не более (3+Т_вх) с, где Т_вх - период входного сигнала.

Питание от сети переменного тока:

- напряжение - 220 В;

- частота - 50 Гц.

Наработка на отказ - 4750 ч.

Потребляемая мощность - 120 В·А.

Габаритные размеры - 490×130×390 мм.

Масса фазометров Ф5131 - не более 16 кг.

Фазометр содержит преобразователь частоты ПЧ, цифровую меру фазового сдвига ЦМФС, нуль-индикатор сдвига НИ и цифровое отсчетное устройство ЦОУ. В преобразователе осуществляется трансформация спектра сигналов с диапазона на фиксированную частоту с сохранением фазового сдвига и измерение его компенсационным методом по алгоритму следящего поразрядного уравновешивания. Компенсирующее значение фазового сдвига ЦМФС индицируется цифровым отсчетным устройством ЦОУ как результат измерения.

Интерфейсная часть фазометра Ф5131 обеспечивает функции:

- источник данных;

- синхронизация передачи;

- синхронизация приема.

Условия эксплуатации Ф5131:

Температура окружающего воздуха - от +10° С до +35° С.

Относительная влажность - от 50% до 80%.

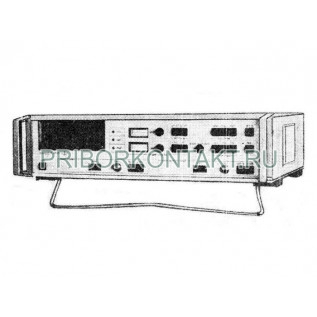

Прибор построен на базе элементов унифицированных типовых конструкций АСЭТ с применением печатного монтажа. Ф5131 состоит из корпуса с печатными платами, блока питания, лицевой и задней панелей. На лицевой панели размещены органы управления работой фазометра, отсчетное устройство и разъемы для подключения исследуемых напряжений. На задней панели размещены стабилизаторы напряжений, предохранитель, разъемы для вывода интерфейсных сигналов.
