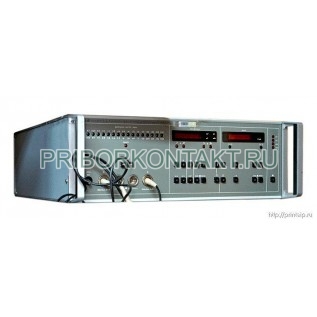

Измеритель разности фаз ФК2-29

Измеритель разности фаз и отношения уровней ФК2-29 (ФК229, ФК-2-29, ФК 2 29, ФК-229, ФК 229)

Измеритель разности фаз и отношения уровней ФК2-29 предназначен для измерения разности фаз между двумя синусоидальными сигналами одной частоты, напряжений и отношения уровней этих сигналов в ручном режиме работы или в составе автоматизированных систем через КОП. Вольтметр прибора измеряет эффективные напряжения первой гармоники входных сигналов.

Основные области применения ФК2-29:снятие комплексных коэффициентов передачи радиочастотных цепей, фильтров, усилителей, измерение параметров высокочастотных транзисторов, определение последовательного резонанса кварцевых фильтров и резонаторов, выравнивание длин радиочастотных кабелей и т.д.

Технические характеристики приборов измеритель разности фаз и отношения уровней ФК2-29:

Температура окружающей среды - 5°С-40ºС (278К-313К);

Относительная влажность воздуха - 80% при температуре 25°С (298К);

Атмосферное давление - 100кПа±4кПа (750мм.рт.ст.±30мм.рт.ст.);

Напряжение сети - 220В±22В;

Диапазон частот прибора - 0,1МГц-1000МГц;

Пределы измерения разности фаз - от 0º до +180° и от 0º до -180°;

Разрешающая способность измерителя разности фаз ФК2-29 при уровнях сигнала более 30мВ и фиксированных положениях кабелей 0,1град;

Пределы допускаемого значения погрешности измерения разности фаз при равных уровнях сигнала 100мВ±50мВ в широкой полосе и фиксированных положениях кабелей пробников не превышают ±0,5град;

Пределы допускаемого значения погрешности измерения разности фаз в широкой полосе и фиксированных положениях кабелей пробников:

- при изменении уровня сигнала в измерительном канале (А или Б) в пределах, указанных в табл. 1, и уровня сигнала в опорном канале 1мВ-10мВ не превышает ±2,5град;

- при изменении уровней сигналов в каналах А и Б в пределах, указанных в табл. 2, не превышают значений, определяемых по формуле:

Таблица 1 Пределы допускаемого значения погрешности измерения разности фаз прибором ФК2-29 в широкой полосе и фиксированных положениях кабелей пробников

Таблица 2 Пределы допускаемого значения погрешности измерения разности фаз в широкой полосе и фиксированных положениях кабелей пробников

Таблица 3 Значения Δφ_2А, Δφ_2Б

Собственные шумы ФК2-29 с тройником и нагрузкой в диапазоне частот:

- 0,1МГц-1МГц не более 15мкВ (50мкВ) в узкой (широкой) полосе;

- 1МГц-1000МГц не более 10мкВ (30мкВ) в узкой (широкой) полосе;

Пределы измерения напряжений гармонического сигнала в диапазоне частот приведены в табл. 5;

Таблица 5 Пределы измерения напряжений гармонического сигнала в диапазоне частот

Пределы допускаемого значения основной погрешности ФК2-29 измерения напряжения первой гармоники сигнала при уровне 100мВ в широкой полосе диапазонах частот:

- 0,1МГц-1МГц - не более ±10%;

- 1МГц-550МГц - не более ±6%;

- 550МГц-1000МГц - не более ±15%;

Пределы допускаемого значения погрешности измерения напряжений первой гармоники сигнала при уровне 300мВ и выше в широкой полосе в диапазонах частот:

- 0,1МГц-1МГц - не более ±10%;

- 1МГц-550МГц - не более ±6%;

- 550МГц-800МГц - не более ±15%;

- 800МГц-1000МГц - не более ±20%;

Пределы допускаемого значения погрешности измерения напряжения первой гармоники сигнала при уровнях ниже 100мВ не превышают суммы пределов допускаемых значений основной погрешности измерения напряжения первой гармоники сигнала при уровне 100мВ и погрешности измерения отношения уровней в каналах А и Б;

Пределы допускаемого значения погрешности ФК2-29 измерения напряжения первой гармоники сигнала при уровне 100 мВ в условиях пониженной и повышенной (относительно нормальных условий) рабочих температур не превышают полуторакратного значения пределов допускаемого значения основной погрешности;

Пределы допускаемого значения погрешности измерения напряжения первой гармоники сигнала при уровне 100мВ в условиях повышенной влажности не превышают 2,5-кратного значения пределов допускаемого значения основной погрешности;

Пределы измерения отношения уровней сигналов на одной частоте в диапазонах частот должны быть не менее указанных в табл. 6;

Таблица 6 Пределы измерения отношения уровней сигналов на одной частоте в диапазонах частот

Разрешающая способность измерителя отношения уровней сигналов при напряжениях сигнала выше 30мВ не более 0,02дБ;

Пределы допускаемого значения погрешности измерения отношения уровней сигналов в канале А или Б или между каналами на одной частоте при уровнях входных сигналов, указанных в табл. 2, с учетом предварительной калибровки, в широкой полосе и фиксированных положениях кабелей пробников не превышают значений.

КСВН входа прибора ФК2-29 с тройником и нагрузкой не более:

- 1,1 в диапазоне 0,1МГц-500МГц;

- 1,15 в диапазоне 500МГц-1000МГц;

Развязка каналов прибора не менее 85дБ в диапазонах частот 0,1МГц-1МГц, 300МГц-1000МГц и не менее 100дБ в диапазоне 1МГц-300МГц;

ФК2-29 обеспечивает ввод (вывод) результатов измерения на КОП;

Измеритель разности фаз и отношения уровней обеспечивает технические характеристики после времени установления рабочего режима 30мин;

Питание - сеть переменного тока напряжением 220В±22В, частотой 50Гц±0,5Гц и содержанием гармоник до 5%;

Мощность, потребляемая от сети при номинальном напряжении - не более 120В∙А;

Прибор ФК2-29 сохраняет свои технические характеристики в пределах норм в рабочих условиях эксплуатации, а также после пребывания в предельных условиях с последующей выдержкой в нормальных или рабочих условиях в течение 4ч;

Прибор допускает непрерывную работу в рабочих условиях в течение 8ч при сохранении своих технических характеристик;

Наработка на отказ - не менее 3000ч. Срок службы 10 лет. Технический ресурс 10000ч;

Габаритные размеры - 490х477х175мм;

Масса - 20кг.
