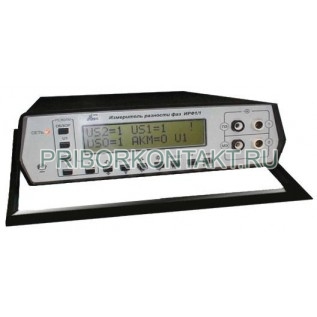

Измеритель разности фаз ИРФ-1/1

ИРФ-1/1

Измеритель разности фаз ИРФ-1/1

Назначение прибора
Измеритель разности фаз ИРФ-1 предназначен для измерения в режимах автономного и дистанционного управления следующих параметров переменных напряжений, действующих как в обычных, так и в гальванически развязанных цепях:
1) разности фаз двух синусоидальных напряжений;
2) среднеквадратического значения синусоидальных напряжений;
3) частоты переменного напряжения, действующего на входе «1» прибора.
Прибор обеспечивает в обзорном режиме одновременное измерение разности фаз, частоты и среднеквадратического значения синусоидального напряжения, действующего на входе «1» прибора.
Прибор может быть использован при определении амплитудно-частотных и фазочастотных характеристик различных низкочастотных электрических цепей, усилителей, фильтров, аттенюаторов, трансформаторов и т.д
Технические характеристики
- Прибор обеспечивает измерение разности фаз, частоты и среднеквадратического значения входных синусоидальных напряжений. Разность фаз определяется как разность между фазами напряжений, действующими соответственно на входе «2» и входе «1» прибора.
- Диапазон рабочих частот при измерении разности фаз от 20 до 5600 Гц. Прибор обеспечивает также измерение разности фаз на фиксированных частотах 25, 50 и 75 Гц в условиях воздействия помех, уровни которых не превышают уровни входных сигналов. На рабочих частотах 25 и 75 Гц частота помехи равна промышленной частоте (50 ±1) Гц, на рабочей частоте 50 Гц частота помехи равна (25 ±0,5) Гц или (75 ±1,5) Гц.
- Диапазон входных напряжений при измерении разности фаз 0,1 - 250 В.
- Пределы измерения разности фаз от 0 до 360 градусов.
Разрешающая способность при измерении разности фаз устанавливается равной 1 или 0,1 градуса.
-. Предел допускаемой погрешности измерения разности фаз равен ±1 градусу.
- Диапазон измерения среднеквадратических значений напряжения от 0,2 до 250 В.
- Диапазон рабочих частот при измерении напряжения от 20 Гц до 10 кГц.
- Предел допускаемой относительной погрешности измерения синусоидального напряжения на частотах от 20 до 200 Гц равен ±2 %, на частотах свыше 200 Гц равен ±2,5 %.
- Прибор измеряет частоту напряжения, действующего на входе «1», в диапазоне от 20 Гц до 10 кГц. Диапазон входных напряжений при измерении частоты равен диапазону напряжений при измерении разности фаз.
Разрешающая способность измерения частоты в диапазоне частот от 20 до 999,9 Гц равна 0,1 Гц, в остальном диапазоне - 1 Гц.
- Предел допускаемой абсолютной погрешности измерения частоты равен ±0,2 Гц на частотах от 20 до 999,9 Гц и ±2 Гц на частотах от 1 до 10 кГц.
- Прибор обеспечивает в обзорном режиме измерение разности фаз, частоты и среднеквадратического значения синусоидального напряжения, действующего на входе «1» прибора.
- Время измерения разности фаз прибора не превышает 2 с.
- Входное активное сопротивление прибора по обоим входам не менее 300 кОм.
Входные цепи прибора гальванически развязаны между собой. Максимальное рабочее напряжение электрической изоляции между ними равно 300 В частоты 50 Гц. Сопротивление электрической изоляции между ними в рабочих условиях применения прибора не менее 500 кОм.
- Прибор выдерживает перегрузку переменным напряжением 300 В по каждому входу.
- В приборе предусмотрена возможность подсветки индикатора.
- Питание прибора осуществляется напряжением (220±22) В от сети промышленной частоты (50±2) Гц или (при автономном питании) от трех элементов типа "VARTA", каждый из которых имеет э.д.с. в пределах от 1 до 1,5 В.
- Мощность, потребляемая прибором от промышленной сети питания при номинальном напряжении, не превышает 5 ВА. Ток, потребляемый от батареи при пониженном напряжении 3,1 В при выключенной подсветке индикатора, не превышает 220 мА, при включенной подсветке - 300 мА.
- Прибор допускает непрерывную работу в рабочих условиях применения в течение времени не менее 8 ч при сохранении своих технических характеристик в пределах норм, установленных ТУ. При автономном питании от трех свежезаряженных аккумуляторов типа “VARTA 5506” емкостью 1100 мА/час при выключенной подсветке индикатора время непрерывной работы прибора в режиме измерения фазы составляет не менее 4 часов.
- Средняя наработка на отказ прибора не менее 20000 ч.
