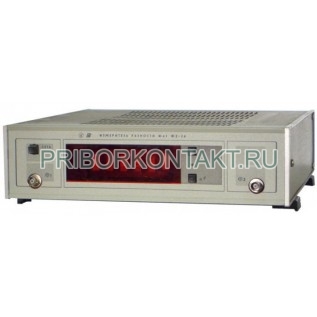

Измеритель разности фаз Ф2-34А

Ф2-34А

Измеритель разности фаз Ф2-34А

Также этот прибор может называться: Ф234А, Ф2 34А, Ф2-34-А, Ф-234А, Ф 234А, Ф2 34 А, Ф 234 А.

Ф2-34А измеритель разности фаз предназначен для прецизионных измерений фазовых сдвигов и их приращений между двумя синхронными гармоническими сигналами в широком диапазоне частот.

Измерители Ф2-34А применяются при определении фазочастотных и фазоамплитудных характеристик усилителей, аттенюаторов, линий задержек параметров полупроводниковых приборов, диэлектриков, магнитных материалов, при настройке фильтров, резонаторов, низкочастотных антенн.

Технические характеристики Ф2-34А:

Диапазон частот - от 0,5 Гц до 7,5 МГц.

Пределы измерения фазовых сдвигов - от 0 до 360°.

Диапазон входных напряжений измерителя:

- непосредственно на входах - от 0,002 В до 2 В;

- с выносными делителями 1:100 - от 0,2 В до 300 В.

Разрешающая способность Ф2-34А - 0,01°.

Пределы основной погрешности измерения фазовых сдвигов на частоте:

- от 0,5 Гц до 20 Гц - ±(0,05-0,5)°;

- от 20 Гц до 200 кГц - ±0,05°;

- от 200 кГц до 7,5 МГц - ±(0,12-0,85)°.

Пределы погрешности измерения фазовых сдвигов из-за неравенства уровней напряжений непосредственно на входах (А, дБ) относительно уровня 2 В на частоте:

- от 0,5 Гц до 1 Гц - ±(0,1-0,3) А°;

- от 1 Гц до 5 Гц - ±0,075 А°;

- от 5 Гц до 200 кГц - ±0,03 А°;

- от 200 кГц до 2 МГц - ±(0,05-0,075) А°;

- от 2 МГц до 5 МГц - ±(0,1-0,15) А°;

- от 5 МГц до 7,5 МГц - ±(0,2-0,45) А°.

Потребляемая мощность - 35 В·А.

Габаритные размеры - 316×93×312 мм.

Масса измерителей Ф2-34А - 4,8 кг.

Изготовитель гарантирует соответствие приборов Ф2-34А требованиям действующих технических условий при соблюдении условий эксплуатации, транспортирования и хранения.
