Измеритель разности фаз ФК2-33

Измеритель разности фаз ФК2-33

ФК2-33 - измеритель разности фаз и отношения уровней, предназначенный для контроля амплитудно-фазовых параметров СВЧ сигналов при разработке, производстве и эксплуатации радиотехнических средств. Прибор применяется для измерения разности фаз между двумя сигналами и оценки модуля коэффициента передачи, что позволяет оперативно получать фазовые и амплитудные характеристики четырехполюсников, элементов ВЧ трактов, СВЧ узлов и активных устройств.

Также встречаются обозначения: ФК233, ФК2 33, ФК2-ЗЗ.

Назначение и области применения

Измеритель используют в лабораторных, производственных и полигонных условиях при настройке и регулировке аппаратуры. ФК2-33 подходит для измерения амплитудных и фазовых характеристик усилителей, фильтров, линий передачи, согласующих устройств и других узлов ВЧ и СВЧ трактов. Наличие интерфейса КОП позволяет включать прибор в автоматизированные измерительные системы и стенды контроля.

Функции и особенности

• измерение разности фаз сигналов в диапазоне 0...±180°;
• измерение модуля коэффициента передачи в децибелах;
• высокое быстродействие при серийных измерениях и настройке;
• цифровая и осциллографическая индикация результатов;
• выход на КОП для агрегатирования в АИС;
• встроенная память ПЗУ объемом 9К;
• стробоскопическое преобразование частоты с настройкой схемы ФАП на рабочую частоту для перекрытия диапазона.

Технические характеристики

Конструкция и эксплуатационные особенности

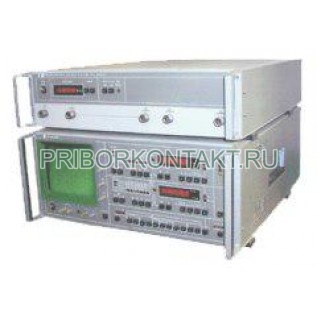

ФК2-33 выполнен в виде комплекта из индикаторного блока и преобразователя частоты. Архитектура со стробоскопическим преобразованием и частотной автоподстройкой (ФАП) обеспечивает перекрытие рабочего диапазона 0,11-17,85 ГГц. Встроенный микропроцессор используется для управления режимами и обработки данных, что упрощает работу в измерительных циклах и повышает повторяемость результатов.

Прибор рассчитан на использование как в ручной настройке, так и в составе стендов, где требуется быстрая оценка амплитудно-фазовых характеристик и документирование результатов через КОП.

Преимущества применения

• измерения в СВЧ диапазоне до 17,85 ГГц;
• совмещенный контроль фазы и уровня (коэффициента передачи) для настройки четырехполюсников;
• высокое быстродействие и удобная индикация - цифровая и осциллографическая;
• возможность интеграции в АИС через КОП;
• раздельная компоновка (индикатор + преобразователь) удобна для стендовых решений.
