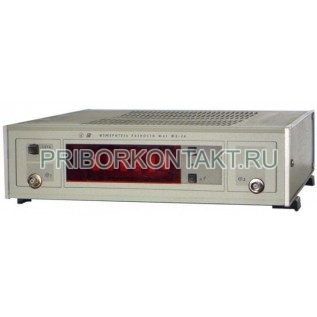

Измеритель разности фаз Ф2-34

Измеритель разности фаз Ф2-34

Ф2-34 - прецизионный фазометр для измерения фазового сдвига и приращений фазы между двумя синхронными гармоническими сигналами в широком диапазоне частот. Прибор рассчитан на лабораторные и стендовые измерения, где важны высокая разрешающая способность и стабильное время измерения.

Варианты обозначения: Ф2-34, Ф2 34, Ф234.

Назначение и области применения

Измеритель Ф2-34 применяют при снятии фазочастотных и фазоамплитудных характеристик усилителей, аттенюаторов и линий задержки, при настройке фильтров и резонаторов, а также при исследовании параметров полупроводниковых приборов, диэлектриков и магнитных материалов. Прибор подходит для работ с низкочастотными антеннами и другими устройствами, где требуется точная оценка фазовых соотношений.

Функции и особенности

• измерение фазового сдвига в диапазоне 0-360°;
• прецизионная точность и разрешающая способность 0,01°;
• цифровое представление результата, индикатор 4 1/2 разряда;
• режимы ручного управления и дистанционного кодового управления;
• вывод результатов измерений в двоично-десятичном коде на печатающее устройство;
• высокое входное сопротивление не менее 1 МОм и малая входная емкость не более 25 пФ;
• возможность расширения по уровню входа при использовании выносных делителей 1:100;
• может использоваться как замена приборов Ф2-11, Ф2-13, Ф2-16.

Диапазоны входных сигналов

Условия измерения фазового сдвига при равных уровнях

Технические характеристики

Конструктивные и эксплуатационные особенности

Ф2-34 построен по структурной схеме фазометра с постоянным измерительным временем, что упрощает воспроизводимые измерения при сравнении характеристик изделий. Наличие дистанционного кодового управления и выдачи данных в двоично-десятичном коде облегчает интеграцию прибора в измерительные комплексы и автоматизированные стенды.

Преимущества применения

• высокая точность фазовых измерений в диапазоне 0,5 Гц-5 МГц;
• широкий диапазон входных уровней, включая работу через делители 1:100 до 200 В;
• удобное цифровое отображение результата и возможность вывода на печать;
• малое влияние на объект измерения за счет входа 1 МОм и 25 пФ.
