Описание товара

ФК2-18

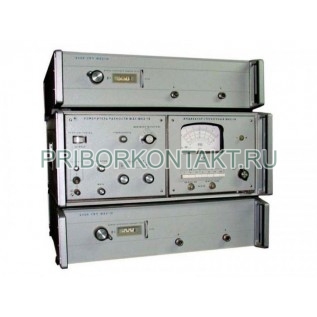

Измеритель разности фаз ФК2-18

Также этот прибор может называться: ФК218, ФК2 18, fk2-18, fk218, fk2 18.
ФК2-18 измеритель разности фаз предназначен для измерения разности фаз между двумя сигналами одинаковой частоты, ГВЗ сигналов, полную систему параметров четырехполюсников (S-параметры) при использовании направленных ответвителей.
Предусмотрена одновременная индикация измеряемых параметров на стрелочном измерительном приборе.
Сфера применения: регулировка и испытания пассивных и активных элементов ВЧ и СВЧ трактов, антенных систем.
Технические характеристики ФК2-18:
Диапазон частот - от 0,11 ГГц до 12,4 ГГц.
Волновое сопротивление тракта - 50 Ом (7/3 мм).
Пределы измерения:
- разности фаз - от 0° до ±180°;
- модуля коэффициента передачи при максимальной мощности 10-3 Вт и минимальной мощности 10-11 Вт - от 0 до 60 дБ.
Шкалы ФК2-18 - от 0° до ±6°; от 0° до ±18°; от 0° до ±60°; от 0° до ±180°.
Погрешность измерения - 1°.
Погрешность измерения разности фаз коэффициента передачи:
- в динамическом диапазоне до 40 дБ - не более ±(1 + 0,034 ?пер + 0,075А)°;
- при компенсационном способе отсчета - не более 3°;
Погрешность измерения ФК2-18 модуля коэффициента передачи:
- в диапазоне от 0 до 50 дБ - ±(0,5±0,02Ах + 0,03А) дБ;
- в диапазоне от 50 дБ до 60 дБ не более ±4 дБ.
Динамический диапазон измерения уровня сигнала в опорном канале - 15 дБ.
Входящая мощность - от 10-4 Вт до 10-7 Вт.
Разрешающая способность измерения:
- разности фаз сигналов - до 0,2°;
- модуля коэффициента передачи - до 0,2 дБ.
Габаритные размеры - 488?346?475 мм.
Масса - не более 47 кг.
Измерители ФК2-18 имеют аналоговые выходы для подключения осциллографа, что дает возможность наблюдать АЧХ и ФЧХ в режиме свипирования частоты. Выполнен на полупроводниковых приборах с применением микросхем.
