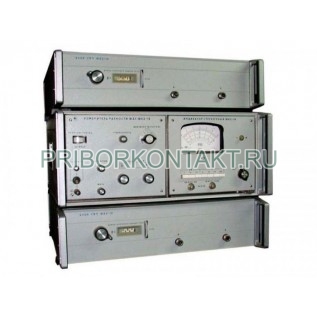

Измеритель разности фаз ФК2-21

ФК2-21

Измеритель разности фаз ФК2-21

Также этот прибор может называться: ФК221, ФК2 21, ФК-221, ФК 221, fk2-21, fk2 21, fk221.

ФК2-21 измеритель разности фаз предназначен для измерения разности фаз, отношения уровней сигналов, комплексных коэффициентов передачи пассивных и активных элементов трактов, радиокомпонентов, антенных систем (в том числе антенн с фазированными решетками).

Измерители ФК2-21 используются при разработке, производстве и эксплуатации радиоэлектронных средств.

Технические характеристики ФК2-21:

Диапазон частот - от 0,625 ГГц до 1,25 ГГц.

Пределы измерения:

- разности фаз - от 0 до 360°;

- относительных изменений амплитуд - от 0 до 60 дБ.

Погрешность измерения разности фаз:

- при ослаблении от 0 до 20 дБ - ±3°;

- при ослаблении от 20 дБ до 60 дБ - ±(3+0,075 А_х).

Погрешность измерения относительных изменений амплитуд:

- при ослаблении от 0 до 40 дБ - ±(0,2+0,03 А_х);

- при ослаблении от 40 дБ до 60 дБ - ±(0,2+0,05 А_х).

Минимальный уровень мощности в исследуемом канале (чувствительность) - от 10^-12 Вт.

Разрешающая способность измерения:

- амплитуды - 0,2 дБ;

- разности фаз - 0,2°.

Полоса частот индикаторов - 2 кГц.

Габаритные размеры ФК2-21:

- блока измерительного - 488×475×218 мм;

- гетеродина - 488×475×213 мм;

- преобразователя частоты - 488×475×93 мм;

- блока калибровки - 488×475×93 мм;

- индикатора цифрового - 220×445×184 мм;

- индикатора - 220×445×184 мм.

Масса измерителя ФК2-21:

- блока измерительного - 18,5 кг;

- гетеродина - 15 кг;

- преобразователя частоты - 10 кг;

- блока калибровки - 20 кг;

- индикатора цифрового - 7,5 кг;

- индикатора - 7,5 кг.
