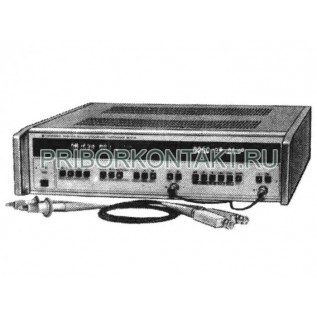

Измеритель разности фаз ФК2-35

ФК2-35

Измеритель разности фаз ФК2-35

Также этот прибор может называться: ФК235, ФК2 35, ФК-235, fk235, fk-235, fk2-35, fk2 35.

ФК2-35 измеритель разности фаз предназначен для измерения разности фаз между двумя периодическими сигналами одной частоты синусоидальной или прямоугольной формы с одновременной оценкой частоты, напряжений и отношения уровней синусоидальных сигналов в диапазоне от инфранизких до высоких частот.

Принцип действия измерителей ФК2-35 основан на усилении и ограничении сигналов, поданных на входы А и Б, с последующим определением относительного временного интервала между соответствующими фронтами прямоугольных импульсов, пропорционального измеряемой разности фаз.

Технические характеристики ФК2-35:

Диапазон частот - от 0,1 Гц до 10 МГц.

Диапазон входных напряжений с делителями 1/10; 1/300:

- от 1 мВ до 1 В;

- от 0,1 В до 300 В.

Диапазон измерения разности фаз ФК2-35 - от 0 до 360°;

Диапазон измерения напряжений синусоидального сигнала:

- от 1 мВ до 1 В;

- от 0,1 В до 300 В.

Пределы допустимой погрешности измерения:

- разности фаз при изменении уровня входного напряжения относительно 1 В±0,03 А - (1+3·10^-7F)°;

- напряжения - ±(5+0,06/U+0,5F)%;

- отношения уровней ±(1+10^-7F+0,05А) дБ;

- частоты - ±0,1%.

Потребляемая мощность - 95 В·А.

Габаритные размеры - 490×475×133 мм.

Масса ФК2-35 - не более 14 кг.

Пределы допустимой основной погрешности измерения фаз при равных уровнях входных напряжений показаны в таблице:

Измерители ФК2-35 могут применяться для измерения комплексных коэффициентов передачи четырехполюсников, при анализе и испытаниях преобразователей, фильтров, усилителей, трансформаторов, для определения, последовательного резонанса кварцевых фильтров и резонаторов, выравнивания длин радиочастотных кабелей, измерения расстояний, направленности антенн, проверки метрологических характеристик фазовращателей и калибраторов фазы, при разработке, производстве, эксплуатации радиоэлектронных средств в лабораторных и цеховых условиях.

Процесс измерения полностью автоматизирован. Встроенный в измеритель ФК2-35 микропроцессор обеспечивает автоматизацию управления всеми функциями прибора и глубокую самодиагностику.
