Измеритель комплексных коэффициентов передачи Р4-37/1

Также этот прибор может называться: Р4 37/1, Р437/1, Рч-з7/1, Р4-37-1, Р4-37 1, Р4-371, r4-37/1, r4 37/1, r437/1.

Р4-37/1 измеритель комплексных коэффициентов передачи и отражения предназначен для измерения модуля и фазы коэффициентов отражения и передачи, группового времени запаздывания (ГВЗ), а также полных входных сопротивлений коаксиальных СВ-устройств с воспроизведением их частотных зависимостей на экране осциллографического индикатора и декартовой или полярной системы координат и цифровым отсчетом измеряемых величин.

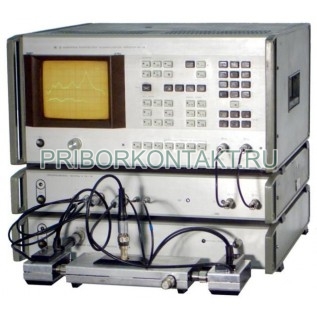

Измерители Р4-37/1 состоят из генератора качающейся частоты, преобразователя частоты и измерителя комплексных коэффициентов передачи.

Диапазон рабочих частот - от 1 МГц до 1,25 ГГц.

Пределы измерения:

- КСВН - от 1,05 до 2;

- коэффициента передачи фазы - от -80 дБ до +30 дБ;

- фазы коэффициента передачи и отражения - от 0° до ±180°.

ГВЗ - от 0 до 10^-4/F нс, где F - полоса частот, в которой производится индикация ГВЗ.

Пределы допускаемой основной погрешности измерения Р4-37/1:

- КСВН - ±2,4?К%;

- коэффициента отражения - ±(1+5|Г_х|·1,2/|Г_х|)%;

- коэффициента передачи - ±(0,01|А_х|+0,3) дБ;

- фазы коэффициента отражения - ±(1+4|Г_х|·0,5/|Г_х|);

- фазы коэффициента передачи - ±(2+0,05|А_х|).

Уровень мощности на входе измеряемого устройства - 10^-6 Вт.

Потребляемая мощность Р4-37/1 - не более 450 В·А.

Волновое сопротивление - 50 Ом; 75 Ом.

Измеряет параметры стоячих волн в коаксиальных трактах сечением - 7/3 мм; 16/6 мм; 16/4,6 мм.

Габаритные размеры:

- измерителя комплексных коэффициентов передачи - 420?240?480 мм;

- генератора качающейся частоты и преобразователя частоты - 420?80?480 мм.

Масса Р4-37/1:

- измерителя комплексных коэффициентов передачи - не более 26 кг;

- генератора качающейся частоты - не более 15 кг;

- преобразователя частоты - не более 11 кг.

Наличие встроенного микропроцессора в измерителе Р4-37/1 обеспечивает автокалибровку и самодиагностику, автоматизированный выбор оптимальных пределов и режимов измерения, автокомпенсацию погрешностей и обработку результатов измерений относительно ее.
