Измеритель комплексных коэффициентов передачи Р4-68

Также этот прибор может называться: Р468, Р4 68, Рч-68, r4-68, r468, r4 68, p4-68, p468, p4 68.

Р4-68 измеритель комплексных коэффициентов передачи и отражения предназначен для исследования, настройки и испытания СВЧ узлов, посредством наблюдения амплитудно-частотных характеристик (АЧХ) и фазо-частотных характеристик (ФЧХ) коэффициентов передачи и отражения на экране осциллографического индикатора с цифровым отсчетом измеряемых величин.

Сфера применения: в радиоэлектронике, связи, приборостроении, измерительной технике.

Диапазон частот - от 1 МГц до 1500 МГц.

Полоса перестройки - от 0,1 МГц до1499 МГц.

Диапазон измерения:

- модуля коэффициента отражения (Г) - от 0 до 1;

- КСВН (KctU) - от 1 до 2;

- модуля коэффициента передачи (А) - от +30 дБ до -80 дБ.

Пределы допускаемых погрешностей измерения Р4-68:

- модуль коэффициента отражения - ±(0,014+0,07Г²);

- КСВН (при KctU не более 2) - ±2,5KctU;

- модуль коэффициента передачи - ±(0,01|Аx|+0,3);

- ГВЗ - ±300/?F;

- фазы коэффициента отражения (при Гх от 0,1 до 1) - ±(1+4Гх+0,5/Гх);

- фазы коэффициента отражения (при KctU от 1,2 до 2) - ±(0,7/(KctU-1)+3,2);

- фазы коэффициента передачи - ±(2+0,05|Ах|);

- ГВЗ - ±300/?F.

Измерительный канал - 3,5/1,52 мм; 7/3,04 мм; 16/4,6 мм.

Масса:

- генератор - не более 25,5 кг;

- индикатор - не более 21 кг.

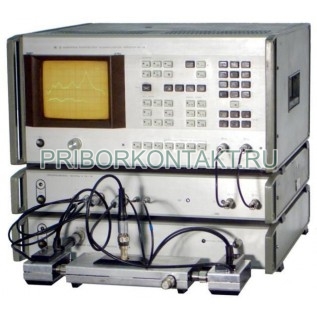

Прибор Р4-68 состоит из панорамного индикатора со встроенным микропроцессором и цифровой индикацией измеряемых величин, генератора и внешних СВЧ узлов.

Измерители Р4-68 позволяют производить:

- измерение модуля и фазы коэффициента отражения или коэффициента стоячей волны по напряжению (КСВН);

- измерение модуля и фазы коэффициента передачи (ослабления и усиления );

- ГВЗ;

- одновременное наблюдение и измерение АЧХ и ФЧХ коэффициентов передачи и отражения;

- сравнение АЧХ и ФЧХ двух узлов;

- совместную работу с ЭВМ (КОП).

Работа Р4-68 основана на принципе рефлектометра - раздельного выделения измерительных сигналов, прошедшего через измеряемый СВЧ четырехполюсник и отраженного от его входа, преобразования их в опорный и измеряемые сигналы промежуточной частоты, формирование напряжений, пропорциональных этим сигналам и дальнейшего дискретного преобразования этих напряжений с целью цифровой обработки и индикации измеряемых величин.
