Измеритель комплексных коэффициентов передачи Р4-108

Р4-108

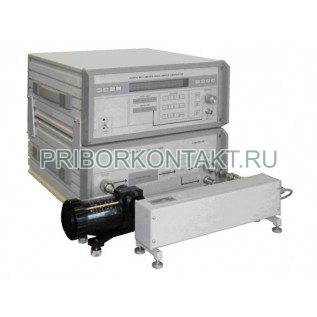

Измеритель комплексных коэффициентов отражения и передачи Р4-108

Также этот прибор может называться: Р4 108, Р4108, Рч-108, p4-108, p4 108, p4108, r4-108, r4 108, r4108.

Р4-108 измеритель комплексных коэффициентов отражения и передачи предназначен для автоматизированного измерения комплексных параметров цепей в диапазоне частот волновода.

Векторный анализатор цепей Р4-108 предназначен для панорамного измерения модуля и фазы коэффициентов передачи и отражения, КСВН, полных входных сопротивлений волноводных СВЧ устройств с воспроизведением их частотных зависимостей на экране монитора в декартовой или полярной системах координат.

Технические характеристики Р4-108:

Диапазон частот - от 25,95 ГГц до 37,5 ГГц.

Диапазон измерения:

- модуля коэффициента отражения - от 0 до 1;

- фазы коэффициента отражения и передачи - от 0º до ±180º;

- КСВН - от 1,03 до 5;

- отражения - от +10 дБ до -60 дБ.

Размеры волновода - 7,2×3,4 мм.

Погрешность установки частоты - ±0,2%.

Погрешность измерения фазы коэффициента отражения при |Г_х| = 0,33:

- в диапазоне частот от 17,44 ГГц до 78,33 ГГц - ±7,5º;

- в диапазоне частот от 78,33 ГГц до 178,4 ГГц - ±9,6º.

Погрешность измерения КСВН (при K от 1,03 до 2) - ±10%.

Погрешность измерения модуля коэффициента отражения (|Г_x| = 0,33) - ±0,044.

Погрешность измерения |А_x| (при K не более 1,2) - ±(0,2+0,03|A_x|) дБ.

Погрешность измерения фазы коэффициента передачи:

- в диапазоне частот до 78,33 ГГц и при A_х не менее -50 дБ - ±(5+0,1 |A_х|)º;

- в диапазоне частот до 178,4 ГГц и при A_х не менее -30 дБ - ±(5+0,1 |A_х|)º.

Диапазон рабочих температур Р4-108 - от +5° С до +40° С.

Питание от сети:

- напряжением - 220±20 В;

- частотой - от 50 Гц до 60 Гц.

Потребляемая мощность - 400 В·A.

Особенности приборов измерители Р4-108:

- индикаторный блок на основе ПК;

- виртуальная передняя панель;

- компактный источник колебаний на ЛОВ.
