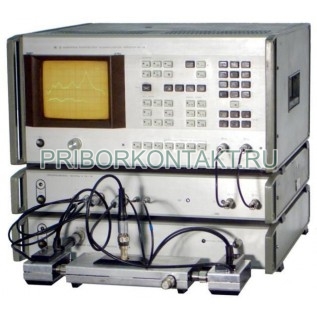

Измеритель комплексных коэффициентов передачи Р4-48

Также этот прибор может называться: Р4 48, Р448, Рч-ч8, r4-48, r4 48, r448, p4-48, p4 48, p448.

Р4-48 измеритель комплексных коэффициентов передачи и отражения предназначен для панорамного измерения модуля и фазы коэффициентов отражения и передачи, КСВН, полных входных сопротивлений, ГВЗ волноводных СВЧ-устройств с воспроизведением их частотных зависимостей на экране ЭЛТ в декартовой и полярной системах координат и цифровым отсчетом измеряемых величин.

Диапазон рабочих частот - от 1,5 ГГц до 18 ГГц.

Пределы измерения Р4-48:

- КСВН - от 1,05 до 5;

- модуля коэффициента отражения - от 0 до 1;

- модуля коэффициента передачи - от +30 дБ до -60 дБ;

- модуля коэффициента передачи с индикацией - от +30 дБ до -70 дБ;

- фазы коэффициента отражения передачи - от 0 до ±180°;

- ГВЗ - от 1,5 нс до 200 нс.

Пределы допускаемой основной погрешности измерения в волноводном канале Р4-48:

- КСВН - не более ±4К%;

- фазы коэффициента отражения - ±(10/К+2)°;

- модуля коэффициента передачи - ±(0,03/А_х/+0,3) дБ;

- фазы коэффициента передачи - ±(0,1/А_х/+5)°;

- ГВЗ - ±(3+0,6f/?F)%.

Пределы допускаемой основной погрешности в коаксиальном канале Р4-48:

- КСВН - не более ±4К%;

- фазы коэффициента отражения - ±(12/К+2)°;

- модуля коэффициента передачи - ±(0,03/А_х/+0,5) дБ;

- фазы коэффициента передачи - ±(0,1/А_х/+6)°;

Пределы допускаемой погрешности отсчета частоты - не более ±0,1%.

СВЧ-тракт - 72?34 мм; 58?25 мм; 48?24 мм; 40?20 мм; 35?15 мм; 28,5?12,6 мм; 23?10 мм; 16?8 мм; 7/3,04 мм.

Потребляемая мощность измерителя коэффициентов Р4-48 - 600 В?А.

Габаритные размеры:

- индикатора - 488?505?173 мм;

- генератора - 488?505?173 мм;

- преобразователя частоты - 488?505?93 мм.

Масса Р4-48 - 59 кг.

Встроенный микропроцессор обеспечивает приборам измерители Р4-48 высокую степень автоматизации обработки измерительной информации и управления процессами измерений, самодиагностику, возможность одновременного наблюдения частотных характеристик коэффициента отражения и передачи, запоминание частотной характеристики эталонного объекта и сравнение с характеристиками измеряемых объектов.
