Описание товара

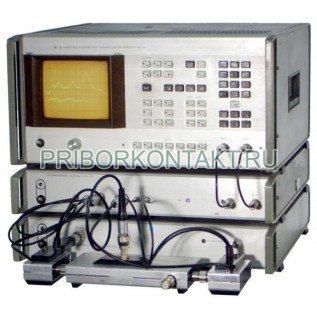

Р4-37

Измеритель Р4-37 комплексных коэффициентов передачи (Р4 37, Р437, p4-37, p437, p4 37)
Основным назначением приборов Измеритель Р4-37 комплексных коэффициентов передачи является измерение S-параметров полупроводниковых устройств при малых уровнях мощности (≤10-6 Вт). Обеспечивают панорамные измерения модуля и фазы коэффициентов отражения и передачи, а также полных входных сопротивлений коаксиальных СВЧ устройств с воспроизведением их частотных зависимостей на экране ЭЛТ в декартовой и полярной системе координат и цифровым отсчетом измеряемых величин.
Измерители Р4-37 являются базовым приборами нового поколения панорамных измерителей 5-параметров, имеющих встроенный микропроцессор. Все функции управления, обработка и вывод информации об измеряемом параметре на экран осуществляются посредством микропроцессора, наличие которого обеспечивает автокалибровку и самодиагностику, автоматизированный выбор оптимальных пределов и режимов измерения. Кроме того, применение микропроцессора позволило исключить из приборов трудоемкие в изготовлении аналоговые схемы линеаризации частоты, измерителя отношений, следящего фазовращателя и фазометра, а также погрешности, вносимые этими схемами.
По техническим характеристикам и степени автоматизации измеритель Р4-37 превосходят приборы РК4-22, Р4-11 и Р4-23, по сравнению с которыми имеют более широкие пределы измерения, повышенную чувствительность по уровню входных сигналов, меньшую (в 1,5-2 раза) погрешность измерения входных параметров (модуля и фазы коэффициента отражения, КСВН и полных сопротивлений), режимы измерения ГВЗ и определения неисправности в линии передачи.
Параметры
Р4-37
Диапазон частот
1МГц-1250МГц
Пределы измерения:
КСВН
1,05-2
фазы коэффициента отражения
0...± 180° (при КСВН 1,2-2)
коэффициента передачи
-80...+ 30 дБ
фазы коэффициента передачи
0...±180°
Погрешность измерения:
КСВН, %
±2,4 К;
фазы коэффициента отражения
±(1,5 + 4Гх + 0,5/Гх)°
коэффициента передачи
±(0,01 Ач+0,3) дБ
фазы коэффициента передачи
±(2 + 0,05 Ах)°
Потребляемая мощность, ВА
450
Габаритные размеры, мм; масса, кг:
блока измерительного
420X240X480; 25
преобразователя частоты двухканального
420X80X480; 10
ГКЧ
420X80X480; 15
