Описание товара

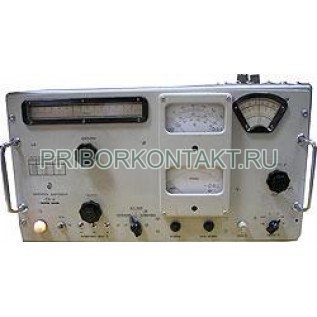

Е9-4

Измеритель добротности Е9-4 (Е94, Е-9-4, Е 9 4, e9-4, Е-94, Е 94, e94, e-9-4, e 9 4, e-94, e 94)
Измеритель добротности Е9-4 предназначен для измерения с непосредственным отсчетом эффективной добротности катушек индуктивности.
Прибор также находит широкое применение для измерения величины емкости и тангенса угла потерь конденсаторов, индуктивности катушек и т.д
Отсчет добротности производится по шкале стрелочного прибора. Величина добротности определяется по максимальному отклонению стрелки при предварительной установке ее на калибровочную метку шкалы.
Технические характеристики приборов измерители добротности Е9-4:
Тип индикации - стрелочный;
Выбор пределов измерений прибора измеритель добротности Е9-4 - ручной;
Исполнение - настольный;
Измеряемые прибором измеритель добротности Е9-4 параметры:
- емкость;
- индуктивность;
- тангенс угла потерь;
- добротность.
Параметры
Значения
Генератор прибора измеритель добротности Е9-4
Диапазон частот
50кГц…35МГц
Поддиапазоны
1
50кГц…130кГц
2
130кГц…350кГц
3
350кГц…950кГц
4
0,95МГц… 2,6МГц
5
2,6МГц…6,0МГц
6
6,0МГц…14МГц
7
14МГц…22МГц
8
22МГц…35МГц
Перекрытие по частоте поддиапазонов генератора
не менее 2%
Погрешность градуировки генератора по частоте в оцифрованных точках
не более ±1%
Непосредственный отсчет добротности
Диапазон
5ед…600ед
Поддиапазоны
60, 200, 600
Погрешность измерения добротности прибором измеритель добротности Е9-4
на шкале 60 (участок 20ед…60ед.)
не более ±(0,05Q+0,6)ед.
на шкале 200 (участок 50ед…200ед.)
не более ±(0,04Q+2)ед.
на шкале 600 (участок 150ед…400ед.)
не более ±(0,04Q+6)ед.
На частотах 15МГц…25МГц при емкостях измерительного конденсатора 250пФ…450пФ
и на частотах 25МГц…35МГц при емкостях 100пФ…450пФ
на шкале 60
±(0,22Q+0,6)ед.
на шкале 200
±(0,22Q+2)ед.
на шкале 600
±(0,22Q+6)ед.
Q – измеряемое значение добротности
Основной конденсатор измерительного блока
Пределы измерения емкости
25пФ…450пФ
Погрешность градуировки шкалы в оцифрованных точках, в пределах
25пФ…100пФ
не более ±1пФ
100пФ…450пФ
не более ±1%
Шкала подстроечного конденсатора прибора измеритель добротности Е9-4
Пределы изменения емкости
±3пФ
Погрешность градуировки
±0,3пФ
Пределы измерения индуктивности с непосредственным отсчетом
0,1мкГн…100мГн
Рабочие условия эксплуатации
Температура окружающей среды
–10?С…+40°С
Относительная влажность
до 90% при температуре +25°С
Общие характеристики прибора измеритель добротности Е9-4
Среднее время безотказной работы
500 часов
Питание прибора
220В+15–20%/50Гц±1%.
Потребляемая мощность
не более 135В?А
Габаритные размеры прибора
550?330?236мм
Вес прибора
не более 18кг
