Измеритель комплексных коэффициентов передачи Р4-36
Отзывов: 0
Добавить отзывДобавить отзыв
Артикул: Р4-36

Описание товара:


Модель: r4_36
Наличие:
Наличие уточняйте по e-mail:
info@priborkontakt.ru
Характеристики:
Все характеристики
Артикул
Р4-36
Быстрая доставка по России
Быстрая доставка по России
Самые лучшие цены
Самые лучшие цены
Сервисный центр
Сервисный центр
Техническая документация
Техническая документация
Загрузка
Рассчитываем стоимость доставки
Пожалуйста подождите, рассчет займет немного времени

Описание товара

Р4-36

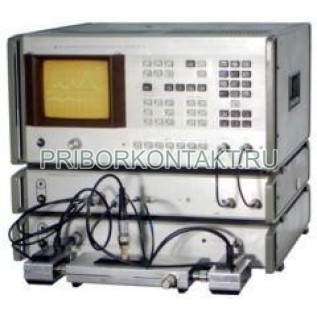

Измеритель Р4-36 комплексных коэффициентов передачи (Р4 36, Р436, p4-36, p436, p4 36)
Основным назначением приборов Измеритель Р4-36 комплексных коэффициентов передачи является измерение S-параметров полупроводниковых устройств при малых уровнях мощности (≤10-6 Вт). Обеспечивают панорамные измерения модуля и фазы коэффициентов отражения и передачи, а также полных входных сопротивлений коаксиальных СВЧ устройств с воспроизведением их частотных зависимостей на экране ЭЛТ в декартовой и полярной системе координат и цифровым отсчетом измеряемых величин.
Измерители Р4-36 являются базовым прибором нового поколения панорамных измерителей 5-параметров, имеющих встроенный микропроцессор. Все функции управления, обработка и вывод информации об измеряемом параметре на экран осуществляются посредством микропроцессора, наличие которого обеспечивает автокалибровку и самодиагностику, автоматизированный выбор оптимальных пределов и режимов измерения. Кроме того, применение микропроцессора позволило исключить из приборов трудоемкие в изготовлении аналоговые схемы линеаризации частоты, измерителя отношений, следящего фазовращателя и фазометра, а также погрешности, вносимые этими схемами.
По техническим характеристикам и степени автоматизации измеритель Р4-36 превосходят приборы РК4-22, Р4-11 и Р4-23, по сравнению с которыми имеют более широкие пределы измерения, повышенную чувствительность по уровню входных сигналов, меньшую (в 1,5-2 раза) погрешность измерения входных параметров (модуля и фазы коэффициента отражения, КСВН и полных сопротивлений), режимы измерения ГВЗ и определения неисправности в линии передачи.
Параметры
Р4-36
Диапазон частот
4ГГц-12,05ГГц
Пределы измерения:
КСВН
1,1-2
фазы коэффициента отражения
коэффициента передачи
-60... + 30 дБ
фазы коэффициента передачи
Погрешность измерения:
КСВН, %
± 5 К
фазы коэффициента отражения
± (12/Гх +2)°
коэффициента передачи
±(0,03 Ах+0,3) дБ
фазы коэффициента передачи
±(0,1 Ах+0,02|φх| +3)°
Потребляемая мощность, ВА
450
Габаритные размеры, мм; масса, кг:
блока измерительного
420X240X480; 25
преобразователя частоты двухканального
420X80X480; 10
ГКЧ
420X80X480; 15

Характеристики

Прочие
Артикул Р4-36
