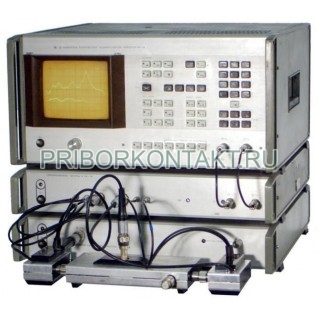

Измеритель комплексных коэффициентов передачи Р4-69

Также этот прибор может называться: Р469, Р4 69, Рч-69, r4-69, r469, r4 69, p4-69, p469, p4 69.

Р4-69 измеритель комплексных коэффициентов передачи и отражения предназначен для исследования, настройки и испытания СВЧ узлов, посредством наблюдения амплитудно-частотных характеристик (АЧХ) и фазо-частотных характеристик (ФЧХ) коэффициентов передачи и отражения на экране с цифровым отсчетом цифровых величин.

Сфера применения: в радиоэлектронике, связи, приборостроении, измерительной технике.

Диапазон частот - от 1 МГц до 1500 МГц.

Полоса перестройки - от 0,1 МГц до 1499 МГц.

Диапазон измерения:

- модуля коэффициента отражения (Г) - от 0 до 1;

- КСВН (KctU) - от 1 до 2;

- модуля коэффициента передачи (А) - от +30 дБ до -80 дБ;

- фазы коэффициентов передачи и отражения - от 0° до 180°;

- ГВЗ в полосе частот ?F - от 0 до 10⁴/?F нс.

Пределы допускаемых погрешностей измерения измерителя Р4-69:

- модуль коэффициента отражения - ±(0,014+0,07Г²);

- КСВН - ±(2,5KctU)%;

- модуль коэффициента передачи - ±(0,01|А|+0,3);

- ГВЗ - ±300/?F;

- фазы коэффициента отражения - ±(1+4Г+0,5/Гх), ±(0,7/(KctU-1)+3,2);

- фазы коэффициента передачи - ±(2+0,05|А|).

Волновое сопротивление измерительного тракта - 50 Ом; 75 Ом.

Измерительный канал Р4-69 - 3,5/1,52 мм; 7/3,04 мм; 16/4,6 мм, 16/6,95 мм.

Средняя наработка на отказ - 10 000 ч.

Напряжение - 220±22 В.

Мощность, потребляемая без ЭВМ - не более 300 В·А.

Прибор Р4-69 состоит из преобразователя аналого-измерительного (ПАИ) для обработки измеряемых сигналов и управления генератором, генератора (ГКЧ), а также комплектов комбинированных с внешними СВЧ узлами и ЭВМ.

Габаритные размеры:

- ГКЧ - 486?173?505 мм;

- ПАИ - 310?173?310 мм.

Масса:

- ГКЧ - 24 кг;

- ПАИ - 12 кг.

Измерители Р4-69 позволяют производить:

- измерения модуля и фазы коэффициента отражения или коэффициента стоячей волны по напряжению (КСВН);

- измерения модуля и фазы коэффициента передачи (ослабления и усиления);

- измерения группового времени запаздывания (ГВЗ);

- одновременного наблюдения и измерения АЧХ и ФЧХ коэффициентов передачи и отражения;

- сравнения АЧХ и ФЧХ двух узлов.

Работа Р4-69 основана на принципе рефлектометра - раздельного выделения измерительных сигналов: прошедшего через измеряемый СВЧ четырехполюсник и отраженного от его входа, преобразования их в опорный и измеряемые сигналы промежуточной частоты, формирование напряжений, пропорциональных этим сигналам и дальнейшего дискретного преобразования этих напряжений с целью цифровой обработки и индикации измеряемых величин.
