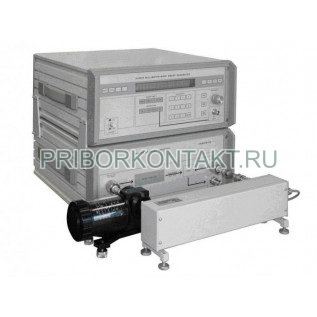

Измеритель комплексных коэффициентов передачи Р4-120

Также этот прибор может называться: P4 120, P4120, Рч-120, r4-120, r4 120, r4120, p4-120, p4 120, p4120.

Р4-120 измеритель комплексных коэффициентов отражения и передачи предназначен для автоматизированного измерения комплексных параметров цепей в диапазоне частот волновода.

Векторные анализаторы цепей Р4-120 используются для панорамного измерения модуля и фазы коэффициентов передачи и отражения, КСВН, полных входных сопротивлений волноводных СВЧ устройств с воспроизведением их частотных зависимостей на экране монитора в декартовой или полярной системах координат.

Диапазон частот - от 12,05 ГГц до 17,44 ГГц.

Диапазон измерения:

- КСВН - от 1,03 до 5;

- отражения - от +10 дБ до -60 дБ.

Размеры волновода - 16?8 мм.

Погрешность измерения:

- КСВН (при K от 1,03 до 2) - ±10%;

- модуля коэффициента отражения (при |Г_х| =0,33) - ±0,044;

- отражения |А_х| (при K не более 1,2) - ±(0,2+0,03?|A_х|) дБ.
