Измеритель комплексных коэффициентов передачи РИП-3

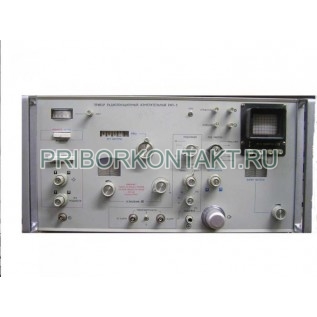

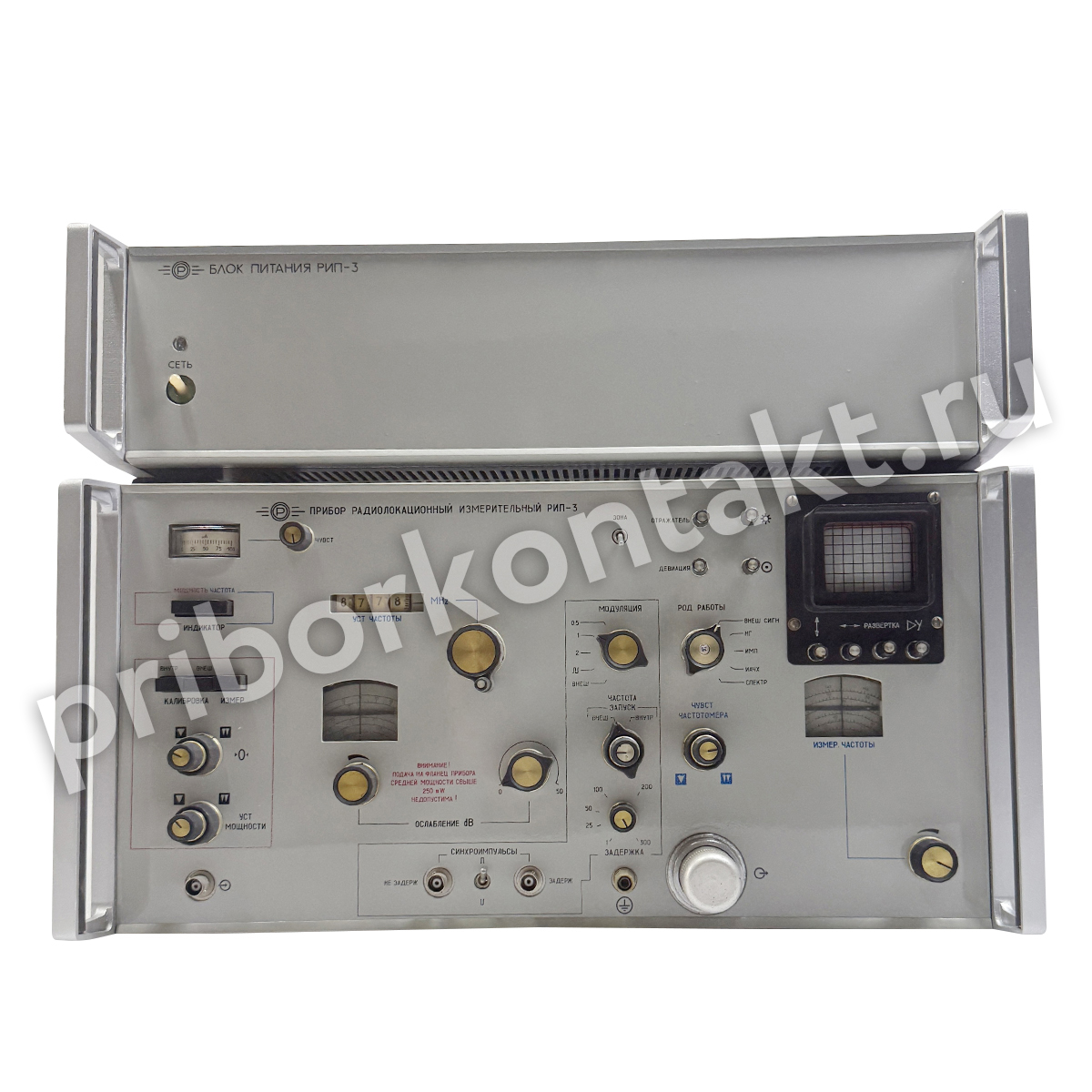

Прибор радиолокационный измерительный РИП-3

РИП-3 (РПИ3, РИП 3, РИП-З, РИПЗ, РИП З) - радиолокационный измерительный прибор для проверки, настройки и испытаний радиолокационных станций трехсантиметрового диапазона волн, а также контроля специальной СВЧ-аппаратуры. По сути это измерительно-генераторный комплекс: формирует калиброванный и некалиброванный СВЧ-сигнал, поддерживает импульсные режимы и дает средства контроля частоты, уровней и параметров модуляции.

Назначение и применение

• Настройка и испытания РЛС 3-сантиметрового диапазона и СВЧ-трактов.
• Проверка узлов генерации, модуляции, аттенюации и цепей синхронизации в составе радиолокационных систем.
• Работа в ремонтных мастерских, в полевых и корабельных условиях (при защите от прямых осадков и брызг).

Режимы работы и функции

• Непрерывная генерация.
• Внутренняя импульсная модуляция прямоугольными импульсами фиксированной длительности 0,5 мкс, 1 мкс и 2 мкс при плавной регулировке частоты повторения 200 Гц-7500 Гц.
• Модуляция меандром с частотой повторения 1000 Гц, асимметрия не более 20%.
• Частотно-импульсная модуляция: скорость изменения частоты от 1 МГц/мкс до 1 МГц/мкс и регулировка частоты следования 300 Гц-7500 Гц.
• Внешняя модуляция импульсами любой полярности: длительность 0,3 мкс-10 мкс, амплитуда 4 В-150 В, частота следования 300 Гц-7500 Гц.
• Ручная задержка ВЧ-импульса относительно запускающего: 2 мкс-300 мкс (в режимах внешнего и внутреннего запуска).

Технические характеристики РИП-3

Погрешности и точностные параметры

• Установка частоты внутреннего генератора по цифровой шкале - не более ±1%.
• Установка частоты внутреннего генератора и измерение частоты внешнего сигнала по встроенному частотомеру - не более ±0,05%.
• Измерение разности двух частот, разнесенных на 60 МГц (по встроенному частотомеру) - не более 1,5 МГц.
• Измерение внешней мощности непрерывных колебаний и среднего значения мощности импульсно-модулированных колебаний на входном фланце при 1 мВт-20 мВт - не более ±2 дБ.
• Установка опорного уровня выходного сигнала 1 мВт (режим НГ) на нагрузке с КСВН не более 1,5 - не более ±1,2 дБ.

Аттенюатор и уровни выходного сигнала

• Погрешность ослабления плавной секции:
  • ±0,3 дБ при ослаблении до 20 дБ;
  • ±0,015A₀ при ослаблении 20-50 дБ;
  • ±0,02A₀ при ослаблении 50-60 дБ, где A₀ - установленное ослабление.
• Погрешность ослабления фиксированной секции 50 дБ - не более ±0,75 дБ.
• Калиброванный уровень выходного сигнала регулируется от 1 мВт до 0,01 пВт поляризационным аттенюатором (плавная секция 0-60 дБ + фиксированная секция 50 дБ).
• Неравномерность опорного уровня в режиме АРМ в пределах рабочего диапазона частот - не более 3 дБ.
• Мощность некалиброванного сигнала на нагрузке с КСВН не более 1,5 - не менее 3 мВт.

Синхронизация и выходные импульсы

РИП-3 формирует синхронизирующие импульсы на нагрузке 1 кОм, зашунтированной емкостью не более 50 пФ:

• Незадержанный синхронизирующий импульс положительной и отрицательной полярности амплитудой не менее 25 В и длительностью 1±0,5 мкс.
• Задержанный синхронизирующий импульс положительной и отрицательной полярности амплитудой не менее 1 В и длительностью 1±0,5 мкс.

Питание

• 220 В±22 В, 50 Гц.
• 220 В±11 В или 115 В±6 В, 400 Гц.

Габариты и масса

Эксплуатация

• Температура окружающего воздуха - от -30°C до +50°C.
• Относительная влажность - до 98% при +40°C.

Хранение

• Если прибор планируется к эксплуатации ранее 6 месяцев со дня поступления, допускается хранение в транспортной упаковке без распаковки.
• Условия хранения: температура от -50°C до +65°C, относительная влажность до 98% при температуре до +40°C.
• При длительном хранении более 6 месяцев прибор содержат распакованным (освобожденным от транспортной упаковки).
• Помещение хранения должно быть без пыли, паров кислот и щелочей, а также газов, вызывающих коррозию.

Преимущества РИП-3

• Рабочий диапазон 8000-9680 МГц - типовой для 3-см РЛС, удобен для стендовой настройки.
• Развитые импульсные режимы и внешняя модуляция (0,3-10 мкс, 4-150 В, 300-7500 Гц) - для имитации реальных режимов РЛС.
• Широкий диапазон аттенюации и калиброванный уровень 1 мВт-0,01 пВт - для работы с чувствительными приемными трактами.
• Встроенный частотомер с точностью до ±0,05% - ускоряет настройку без внешних приборов.
• Приспособлен к тяжелым условиям эксплуатации и хранения (до 98% влажности, -30°C...+50°C в работе).
