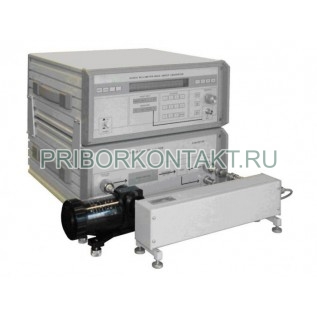

Измеритель комплексных коэффициентов передачи Р4-112

Р4-112

Измеритель комплексных коэффициентов отражения и передачи Р4-112

Также этот прибор может называться: Р4 112, Р4112, Рч-112, p4-112, p4 112, p4112, r4-112, r4 112, r4112.

Р4-112 измеритель комплексных коэффициентов отражения и передачи предназначен для автоматизированного измерения комплексных параметров цепей в диапазоне частот волновода.

Векторный анализатор цепей Р4-112 предназначен для панорамного измерения модуля и фазы коэффициентов передачи и отражения, КСВН, полных входных сопротивлений волноводных СВЧ устройств с воспроизведением их частотных зависимостей на экране монитора в декартовой или полярной системах координат.

Технические характеристики Р4-112:

Диапазон частот - от 17,44 ГГц до 25,95 ГГц.

Диапазон измерения КСВН - от 1,03 до 5.

Диапазон измерения отражения - от +10 дБ до -60 дБ.

Размеры волновода - 11×5,5 мм.

Погрешность измерения КСВН - ±10%, где K - от 1,03 до 2.

Погрешность измерения |Г_x| - ±0,044, где |Г_x| = 0,33.

Погрешность измерения |А_x| - ±(0,2+0,03|A_x|) дБ, где K до 1,2.

Диапазон рабочих температур Р4-112 - от +5° С до +40° С.

Питание от сети:

- напряжением - 220±20 В;

- частотой - от 50 Гц до 60 Гц.

Потребляемая мощность - 400 В·A.

Особенности приборов измерители Р4-112:

- индикаторный блок на основе ПК;

- виртуальная передняя панель;

- компактный источник колебаний на ЛОВ.
