Измеритель комплексных коэффициентов передачи ИПС-2

ИПС-2

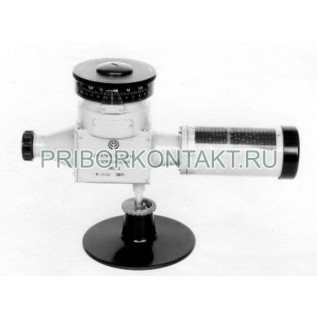

Измеритель полных сопротивлений ИПС-2

Также этот прибор может называться: ИПС 2, ИПС2, ips-2, ips 2, ips2.

ИПС-2 измеритель полных сопротивлений предназначен для измерения КСВН и фазы коэффициента отражения ВЧ трактов с коаксиальным входом в метровом и дециметровом диапазонах длин волн.

Технические характеристики ИПС-2:

Диапазон частот - от 20 МГц до 150 МГц.

Диапазон измерения КСВН - от 1,1 до 10.

Диапазон измерения фазы - от 0 до 360°.

Пределы допускаемой основной погрешности:

- измерения КСВН при K_стU не более 2 - ±7%;

- измерения фазы при К_стU не более 2 - не более ±7°.

Габаритные размеры коаксиального ВЧ-тракта ИПС-2 - 6×7 мм.

Сопротивления ВЧ-тракта - 50 Ом.

Измерение КСВН и фазы коэффициента отражения нагрузки измерителем ИПС-2 производится при вращении приемной головки, представляющей собой круглый запредельный волновод, который расположен над центром разветвления тройника. В области разветвления возникает сложное поле электромагнитных волн, подающих и отраженных от эталонного конденсатора и измеряемой нагрузки.

Благодаря наличию решетчатого фильтра приемной головки ИПС-2 структура поля в запредельном волноводе значительно упрощается. Внутри волновода расположена петля связи, нагруженная на детектор. При повороте петли на 360° можно получить два максимальных и два минимальных значения напряжения.

Отсчет КСВН измерителями производится так же, как и при использовании измерительной линии. Пространственный угол поворота петли связи соответствует половине фазы коэффициента отражения. Это позволяет проградуировать шкалу в градусах.

Предприятие-изготовитель предоставляет гарантию соответствия приборов измерители ИПС-2 всем требованиям технических условий при соблюдении потребителем правил и условий эксплуатации, хранения и транспортирования, установленных документацией по эксплуатации.
